La lavorazione del filo è un metodo per la lavorazione di vari thread interni ed esterni utilizzando strumenti di lavorazione della discussione.
1. Tagliamento del filo
La lavorazione dei fili di solito si riferisce al processo di creazione di thread sulla superficie di un pezzo utilizzando strumenti o stampi speciali. Questo processo copre una varietà di tecnologie, come la svolta, la fresatura, il tocco, il threading, la macinatura, la macinatura e il taglio vorticoso. Durante la svolta, le operazioni di fresatura e macinazione, ogni volta che il pezzo ruota un cerchio, il sistema di trasmissione della macchina utensile garantisce che lo strumento (che si tratti di uno strumento di tornitura, taglierina o ruota di macinazione) aumenta accuratamente e uniformemente una distanza di piombo lungo la direzione assiale del pezzo. Durante il tocco o il threading, ci sarà una rotazione relativa tra lo strumento (cioè toccare o morire) e il pezzo e la scanalatura di filo formata inizialmente viene utilizzata come guida per guidare lo strumento (o il pezzo stesso) per muoversi nella direzione assiale.
2. TROPPA DI FILE

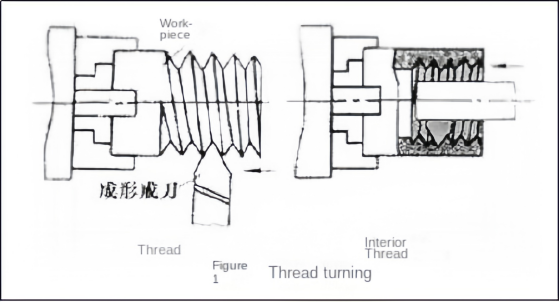

Durante la lavorazione dei fili su un tornio, è possibile scegliere di utilizzare uno strumento di rotazione o uno strumento di pettinatura thread per completare il processo di svolta. L'uso di uno strumento per la rotazione per trasformare i thread è un metodo comune, particolarmente adatto per la produzione a singolo pezzo o a piccoli batch, perché ha il vantaggio di una semplice struttura dello strumento. Sebbene l'uso di taglierini di thread per girare i fili possano migliorare l'efficienza della produzione, grazie alla sua struttura di strumenti relativamente complessa, è più adatto per la produzione di media e su larga scala, soprattutto per girare i pezzi filettati a denti fini e di breve durata. Per i torni ordinari, l'accuratezza del tono che può essere raggiunta quando si gira i fili trapezoidali è generalmente limitata a livelli da 8 a 9. Tuttavia, se viene utilizzato un tornio di filo specializzato per l'elaborazione, ma può non solo migliorare significativamente l'efficienza di produzione del filo, ma anche ottenere un maggiore miglioramento dell'accuratezza.
3. Macinazione del filo

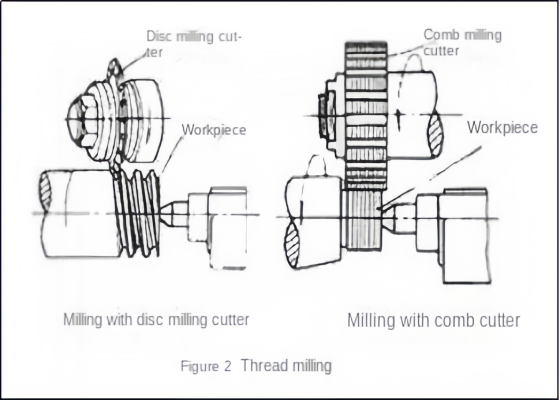

Nel processo di fresatura del filo, taglierini a disco e taglieri di fresatura di pettine sono due strumenti comunemente usati su macchine per la fresatura del filo. I taglieri di fresatura a disco vengono spesso utilizzati per macinare i fili esterni trapezoidali su pezzi come viti e vermi. Il taglierina per la fresatura a pettine è più versatile e può macinare thread ordinari interni ed esterni e thread affusolati. Poiché il taglierina per la fresatura a pettine adotta un design a più neri e la sua lunghezza di lavoro supera la lunghezza del filo elaborato, l'intero processo di fresatura può essere completato ruotando il pezzo da 1,25 a 1,5 volte, il che migliora notevolmente l'efficienza della produzione. L'accuratezza del tono che può essere raggiunta dalla fresatura dei fili può generalmente raggiungere i livelli da 8 a 9 e la rugosità superficiale può essere controllata tra R5 e 0. 63 micron. Questo metodo è molto adatto per la produzione batch di pezzi filettati con requisiti di precisione generali o come fase di elaborazione approssimativa prima della macinazione.
4. Macinatura del filo

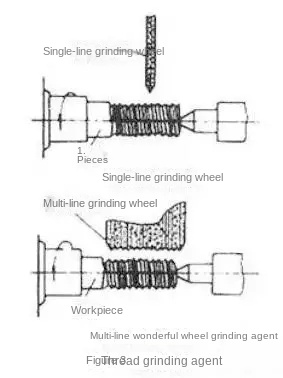

La macinazione del filo viene utilizzata principalmente per l'elaborazione del filo di precisione di pezzi induriti su smerigliatrici. Secondo le diverse forme della sezione trasversale della ruota di macinazione, può essere diviso in due metodi: macinazione della ruota a linea singola e macinazione della ruota di macinazione multilinea. L'accuratezza del tono che può essere raggiunta mediante macinazione della ruota singola è alta quanto i livelli da 5 a 6 e la rugosità superficiale può essere controllata all'interno dell'intervallo da R1.25 a 0. 08 micron e la medicazione della ruota di macinazione è relativamente semplice. Questo metodo è molto adatto per i pezzi filettati con requisiti di precisione elevati come viti di precisione, calibri, vermi, ecc. Ed è anche adatto a piccoli lotti di pezzi filettati e cobri di precisione. La macinazione delle ruote a più linee è ulteriormente suddivisa nella macinazione longitudinale e nella macinazione del tuffo. Il metodo di macinazione longitudinale utilizza una ruota di macinazione con una larghezza inferiore alla lunghezza della filettatura da terra. Il filo può essere macinato alla dimensione finale spostando la ruota di macinazione longitudinalmente una volta o più volte. Il metodo di macinazione del tuffo utilizza una ruota di macinazione con una larghezza maggiore della lunghezza della filettatura da terra. La ruota di macinazione si taglia radialmente nella superficie del pezzo e il pezzo deve solo ruotare circa 1,25 giri per completare la macinazione, quindi la produttività è più alta. Tuttavia, la precisione del metodo di macinazione del tuffo è leggermente inferiore e il processo di medicazione della ruota di macinazione è relativamente complicato. Questo metodo è più adatto per macinare un gran numero di tocchi e macinare alcuni fili di fissaggio.
5. Macinatura del filo
È possibile realizzare materiali relativamente morbidi come ghisa, noci o strumenti di macinazione del filo a vite. Questi strumenti vengono utilizzati per eseguire operazioni di macinazione della rotazione in avanti e inversa sulle parti filettate del pezzo che sono state elaborate e hanno errori di lancio. Lo scopo è migliorare l'accuratezza del thread. Per i fili interni induriti, può anche essere utilizzata la macinazione per eliminare le possibili deformazioni, migliorando così ulteriormente la loro precisione.
6. Tasping e threading

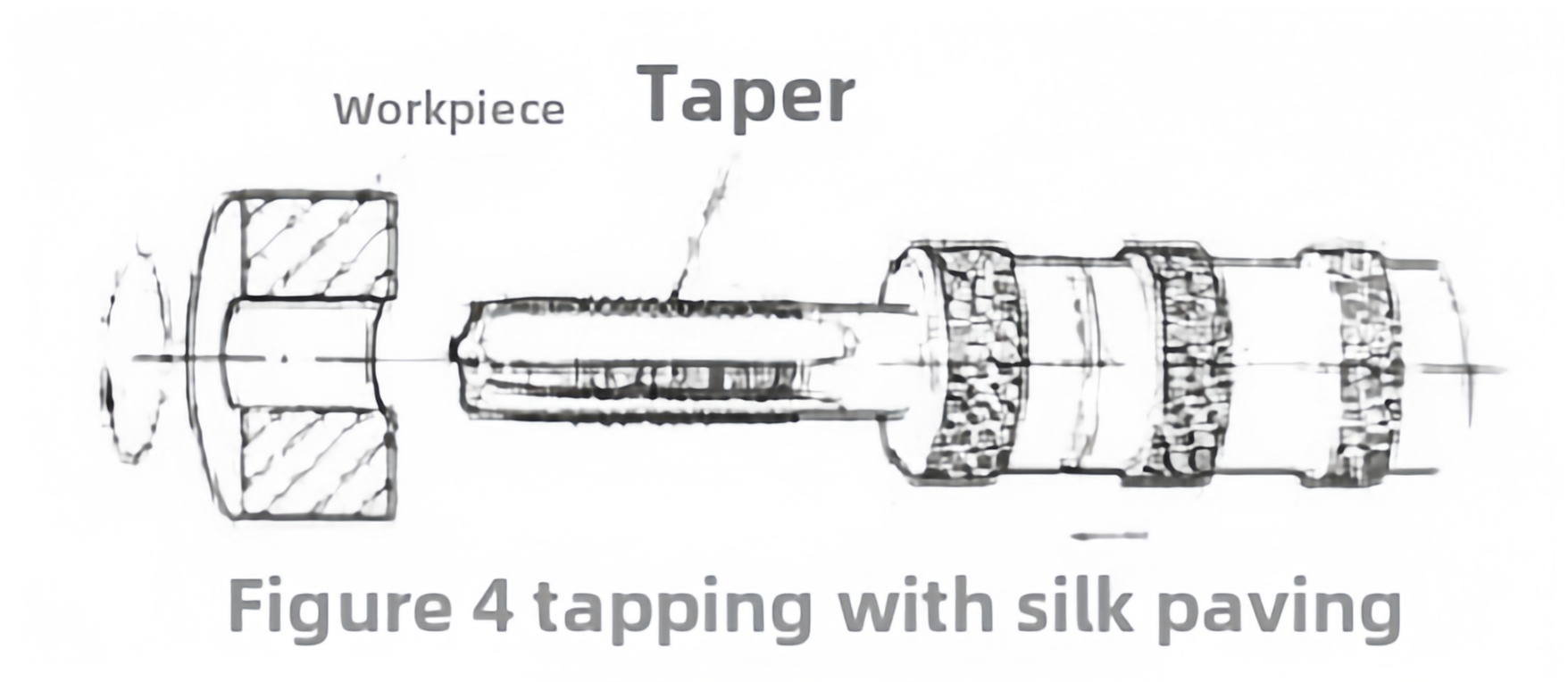

Il tocco è il processo di trasformare un tocco in un foro inferiore pre-traposto su un pezzo con una certa coppia per produrre un filo interno.

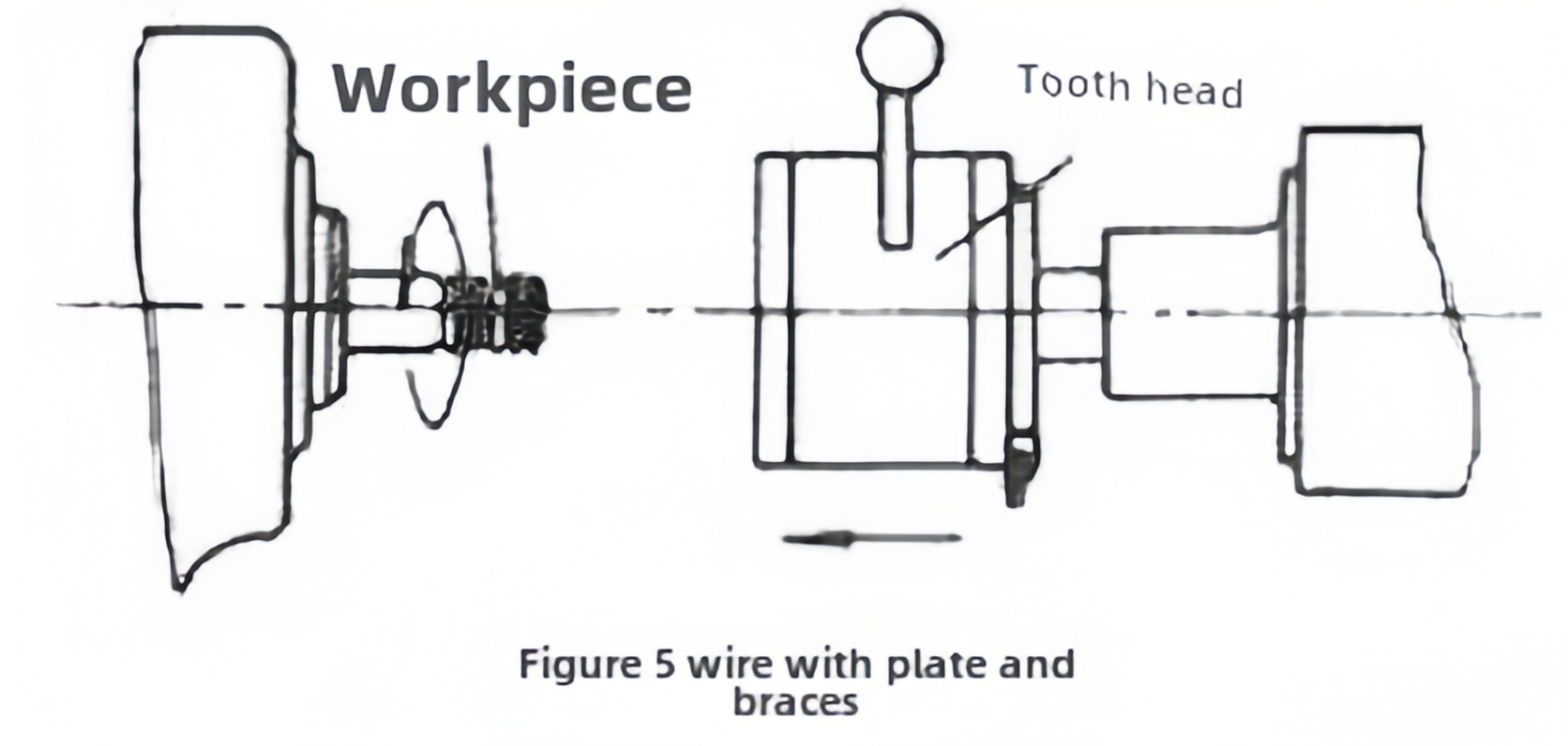

Il threading è un processo che utilizza un dado per tagliare un thread esterno su una barra (o tubo). L'accuratezza di questo metodo di elaborazione dipende principalmente dall'accuratezza del rubinetto o del dado utilizzato. Sebbene esistano molti metodi per l'elaborazione di thread interni ed esterni, i TAP sono gli unici strumenti di elaborazione per i fili interni di piccolo diametro. Sia le operazioni di tocco e threading possono essere completate manualmente o con l'aiuto di apparecchiature meccaniche come torni, macchine per perforazioni, macchine a tocco o macchine di threading.
7. Rolling del filo
Il rotolamento del filo è una tecnologia di elaborazione che applica la pressione al pezzo attraverso una matrice di formazione per farla sottoporsi a deformazione plastica e quindi formare un filo. Questo processo viene generalmente eseguito su un thread rolling machine, un thread rolling machine o un tornio automatico dotato di un'apertura automatica e chiusura della testa di rotolamento del filo. È molto adatto per la produzione in serie di dispositivi di fissaggio standard e altre parti esterne che richiedono connessioni filettate.
Il limite di dimensioni dei fili arrotolati di solito non è più di 25 mm di diametro esterno e non più di 100 mm di lunghezza, ma la precisione del filo ottenuta può raggiungere uno standard di livello 2 molto elevato. Il diametro del vuoto per il rotolamento è generalmente vicino al diametro medio del filo da elaborare.
Vale la pena notare che sebbene la tecnologia di rotolamento sia utilizzata principalmente per l'elaborazione di fili esterni, per i pezzi con materiali più morbidi, è possibile utilizzare un rubinetto di estrusione senza slot per l'estrusione a freddo di fili interni (diametro massimo di circa 30 mm). Il principio di lavoro di questo filo interno estruso a freddo è simile a quello di toccare, ma la coppia richiesta è circa 1 volte quella di toccare e la precisione e la qualità della superficie dell'elaborazione sono anche leggermente più elevate rispetto al tocco.
I vantaggi della rotolamento del filo sono:
① La rugosità superficiale è inferiore a quella della svolta, della fresatura e della macinatura;
② La superficie del filo arrotolato può migliorare la resistenza e la durezza a causa dell'indurimento del lavoro a freddo;
③ Utilizzo ad alto materiale;
④ La produttività è raddoppiata rispetto al taglio dell'elaborazione ed è facile da automatizzare;
⑤ Il dado rotolante ha una lunga vita. Tuttavia, il rotolamento del filo richiede che la durezza del materiale del pezzo non superi HRC40; I requisiti di accuratezza della dimensione del cast sono alti; Anche i requisiti di accuratezza e durezza rotolanti sono elevati e la produzione di stampi è difficile; Non è adatto per fili rotolanti con forme asimmetriche di denti.
Secondo le diverse stampi di rotolamento, il rotolamento del filo può essere diviso in due categorie: rotolamento del filo e rotolamento del filo.

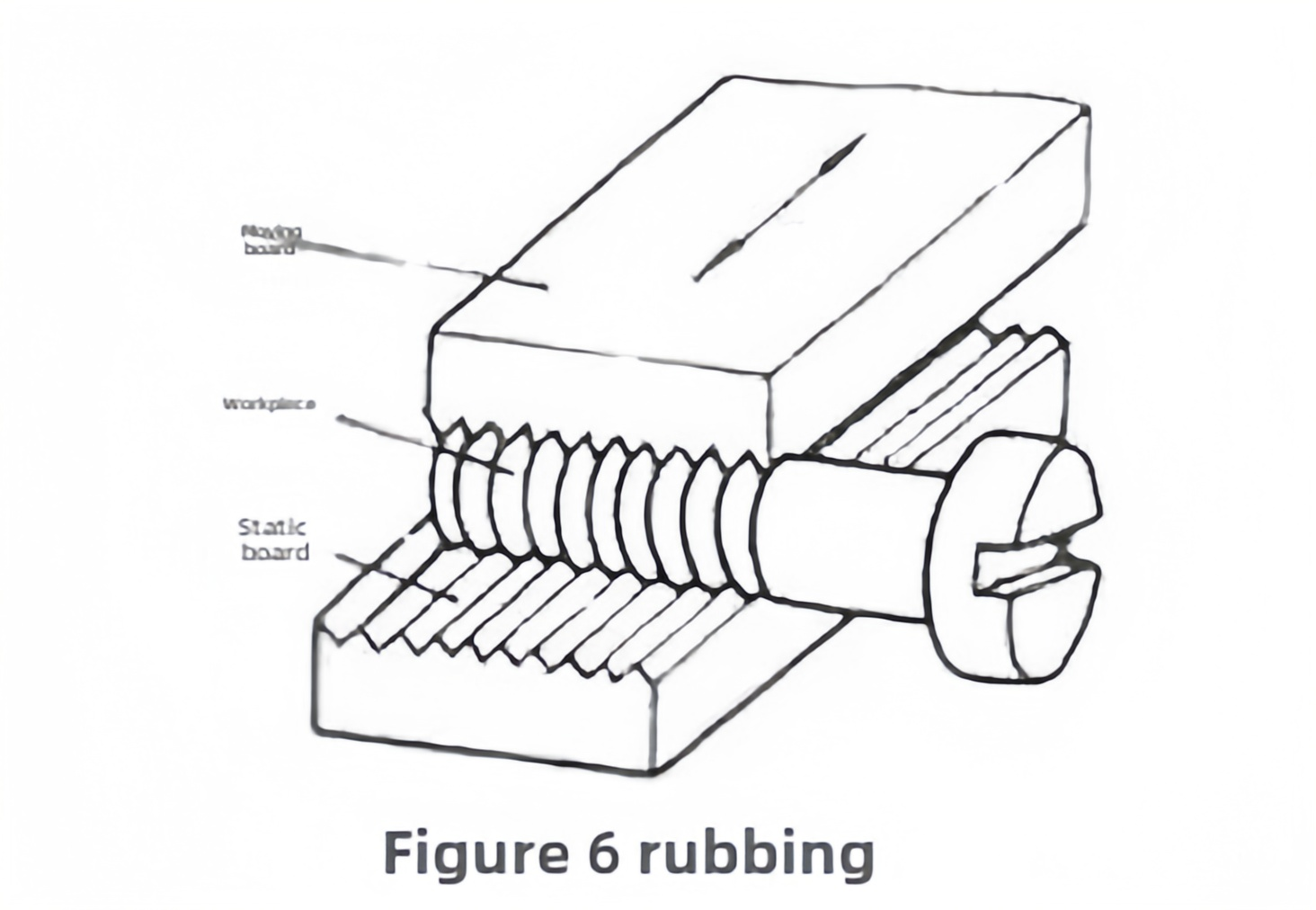

Il processo di rotolamento del filo utilizza due piastre di rotolamento del filo con forme del dente filo, che sono disposte l'una rispetto all'altra in un modo di offset di mezzo tiro. Tra questi, una piastra rimane fermo come una piastra statica; e l'altra piastra esegue un movimento lineare alternativo parallelo alla piastra statica come piastra dinamica. Quando il pezzo da elaborare viene alimentato tra le due piastre di rotolamento del filo, la piastra dinamica si sposta in avanti ed eserciterà la pressione sul pezzo, formando fili sulla superficie del pezzo mediante deformazione plastica.
Esistono tre tipi di rotolamento del filo: rotolamento del filo radiale, rotolamento del filo di filo tangenziale e rotolamento della testa.

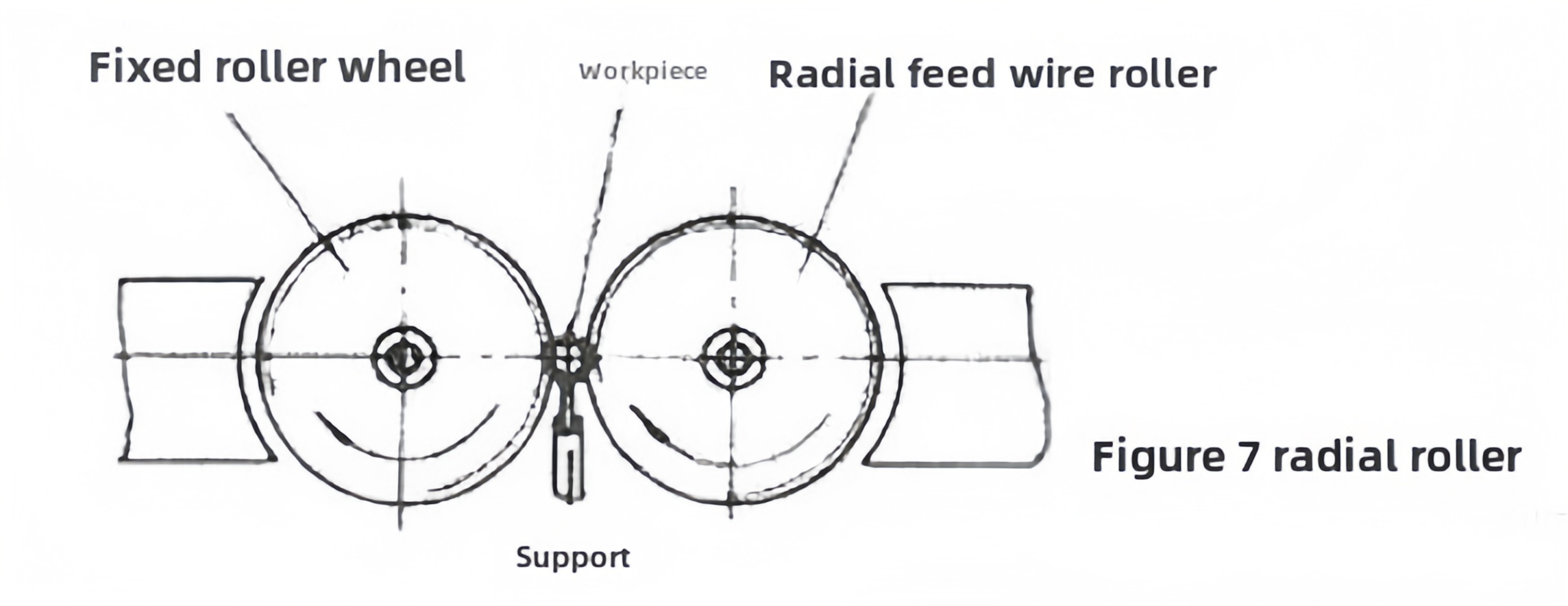

① Rolling del filo radiale: 2 (o 3) ruote a rotolamento del filo con profili del dente filettati sono installate su alberi paralleli, il pezzo è posizionato sul supporto tra le due ruote, le due ruote ruotano nella stessa direzione alla stessa velocità e una delle ruote esegue anche un movimento di alimentazione radiale. Il pezzo ruota sotto l'unità della ruota di rotolamento del filo e la superficie viene estrusa radialmente per formare fili. Per alcune viti con requisiti a bassa precisione, possono anche essere utilizzati metodi simili per il rotolamento.

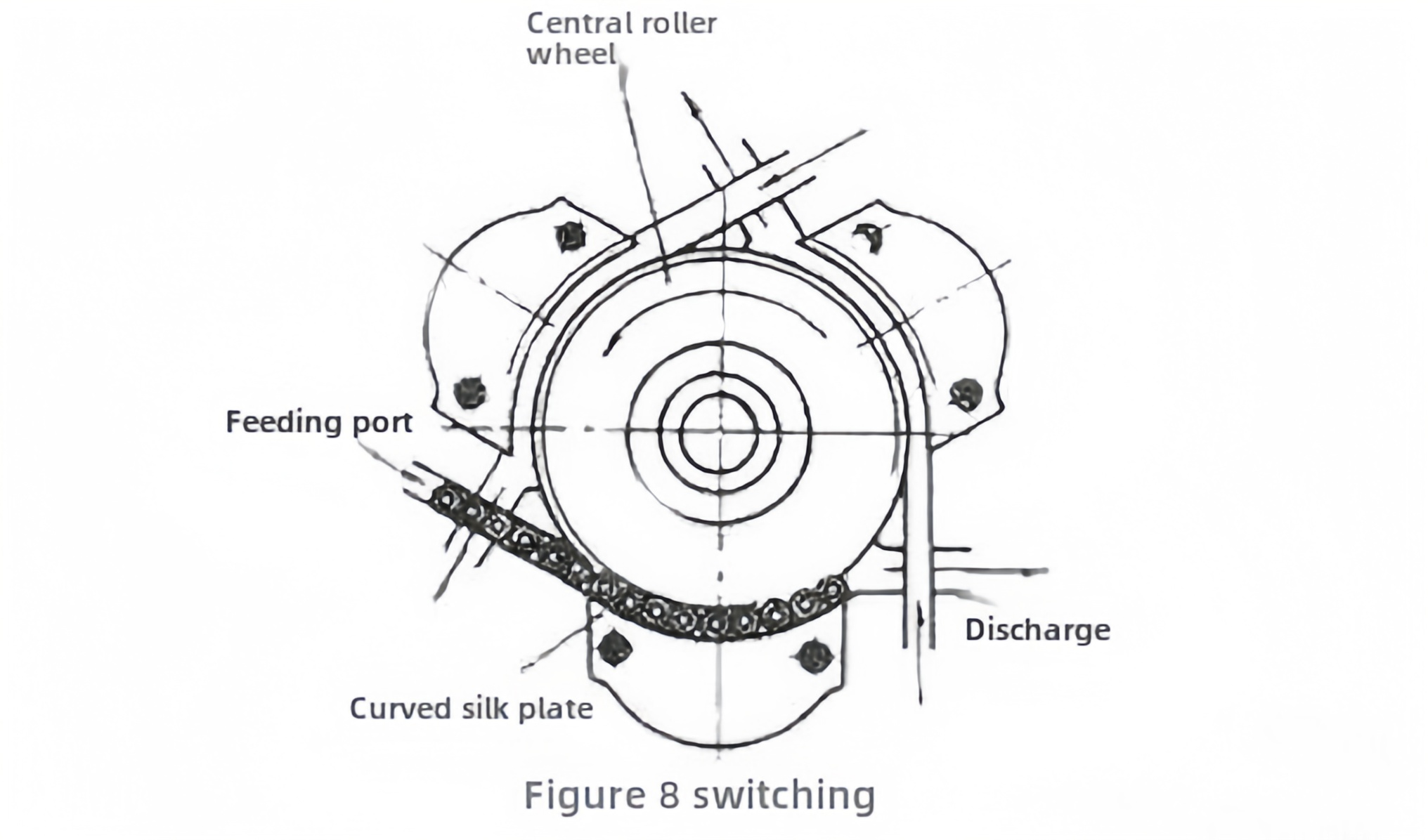

② Rolling del filo tangenziale: noto anche come rotolamento del filo planetario, lo strumento di rolling è costituito da una ruota di rotolamento del filo centrale rotante e 3 piastre fili a forma di arco fisso. Durante il rotolamento, il pezzo può essere alimentato continuamente, quindi la produttività è superiore al rotolamento del filo e al rotolamento del filo radiale.
③ Fili rotolando il filo con filo rotolamento: viene eseguito su un tornio automatico e viene generalmente utilizzato per elaborare i fili corti sul pezzo. Ci sono ruote rotanti da 3 a 4 fili distribuite uniformemente sulla circonferenza esterna del pezzo nella testa rotolante. Durante il rotolamento, il pezzo ruota e la testa rolare si nutre assialmente per arrotolare il pezzo in fili.(来源: ug 学习堂小胥收徒)
