Negli assemblaggi meccanici di precisione, la direzione di installazione dei dadi tondi (standard GB/T812 per dadi tondi) è spesso oggetto di discussione. Di seguito ho riassunto i punti chiave a cui fare riferimento.

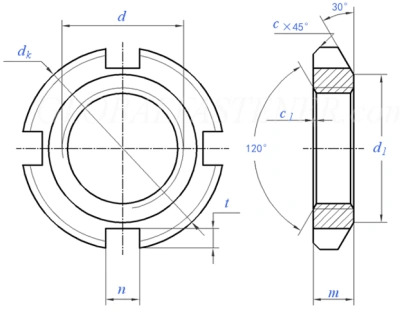

1. Caratteristiche strutturali dei dadi tondi
Un lato del dado tondo ha un grande smusso di 30 gradi (dado smussato di 30 gradi), utilizzato principalmente per il fissaggio assiale dell'albero.

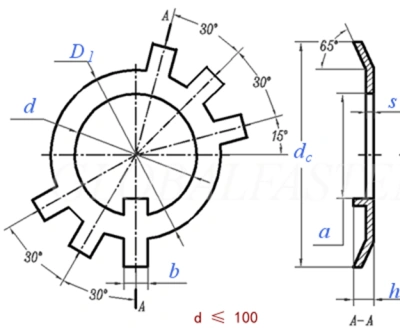

2. Abbinamento con rondelle di sicurezza
In pratica, per ottenere l'anti-allentamento (metodo anti-dado allentante), i dadi tondi vengono solitamente utilizzati insieme a una rondella di sicurezza (rondella di sicurezza GB/T858):
La lavatrice ha più linguette e un angolo di 65 gradi;
Secondo le norme la dimensione D1 della rondella corrisponde alla dimensione d1 del dado tondo;
Pertanto, il lato smussato grande del dado tondo deve accoppiarsi con la rondella di sicurezza.
👉 In altre parole, quando si utilizzano insieme un dado tondo e una rondella di sicurezza, il lato smussato deve essere rivolto verso il componente serrato.
3. Quando non vengono utilizzate le rondelle di sicurezza
A volte le rondelle di sicurezza non vengono applicate. Per esempio:
Utilizzandobloccaggio con doppio dado tondoper anti-allentamento;
Nessun requisito anti-allentamento, solo il serraggio di un singolo dado tondo.
In questi casi è ancora importante la direzione di installazione? La risposta è: sì, ci sono ancora delle considerazioni.
4. Considerazioni aggiuntive per la direzione di installazione
Tolleranza alla perpendicolarità del dado:
Lo standard GB/T812 specifica i requisiti di perpendicolarità per il lato smussato, ma non per il lato opposto.

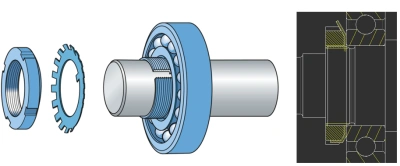

Installazione del dado di bloccaggio del cuscinetto:
Negli assemblaggi come i cuscinetti, è generalmente desiderabile che il componente premuto contro il cuscinetto non si estenda oltre il diametro interno della pista. In questi casi, è più ragionevole posizionare il lato smussato verso il componente bloccato.
Se l'assemblaggio non presenta tali limitazioni, la direzione di installazione non è strettamente critica.(文章来源:iMechanics机械)
