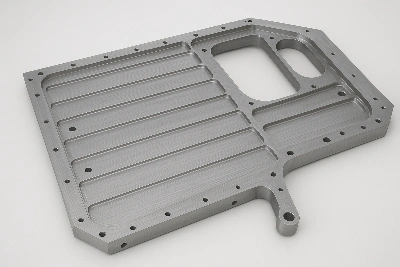

Quando si fresa il rivestimento di un'ala o il telaio della fusoliera da una piastra monolitica, la parte appare rigida sullo schermo ma si comporta come una molla sulla macchina. Ore di taglio, calore irregolare e rilascio di stress possono spostare le pareti sottili di decimi di millimetro-abbastanza da far fallire l'assemblaggio. L'unico modo per mantenere le specifiche è pianificare il movimento e compensare in tempo reale.
Perché è difficile
Ampia area spazzata, pareti sottili:Elevate velocità di rimozione del materiale creano gradienti di temperatura; le nervature sottili rispondono rapidamente all'apporto di calore.
Tempi di ciclo lunghi:L'utensile, il mandrino e l'attrezzatura derivano dall'espansione termica-anche se la macchina è "calda".
Rilascio dello stress residuo:Quando le tasche si aprono, i pannelli "respirano", provocando un movimento di -entrata/uscita- locale.
Modalità di fallimento che vediamo
Ritorno elastico post-tagliatoche spinge lo spessore della pelle fuori tolleranza.
Ondulazione localesu nervature/irrigidimenti dovuti al-accumulo di calore.
Deriva della posizione del foro/asolaquando le caratteristiche vengono tagliate prima che il grezzo circostante sia stabilizzato.
Controlli di processo che funzionano
Monitoraggio della temperatura-in tempo reale:RTD incollati sul dispositivo + modello termico del mandrino; gli allarmi attivano l'override del feed e le finestre-di raffreddamento.
Compensazione macchina:Compensazione dinamica lunghezza/scala dell'utensile legata alla mappatura termica della macchina; sondaggio a ciclo chiuso-per ri-azzerare i dati critici a metà-ciclo.
Strategia di zonizzazione:Dividere il pannello in zone termiche. Zone opposte ruvide in alternanza (A↔C, B↔D) per bilanciare il rilascio di calore e stress.
Strategia di taglio:Sgrossatura ad alta-efficienza con leggero impegno radiale, spessore truciolo uniforme e riduzione controllata-per evitare punti caldi.
Gestione del refrigerante e dell'aria:Flusso ad alto-flusso + lame d'aria direzionate per evacuare i trucioli dalle tasche profonde; ridurre il calore di ritaglio.
Passaggi di stabilizzazione:Semi-finitura fino a rete, consentire un rilassamento temporizzato, ri-sondare, quindi terminare con passaggi leggeri e freddi solo dopo che la temperatura è tornata ai livelli di base.
Fissaggio:Posizionatori a vuoto + pin-con supporti conformi sotto alloggiamenti sottili; coppia-serraggio limitato per evitare "stampe" e distorsioni.
Caso di studio: rete ad ala in un unico pezzo, 2,8 m × 1,1 m, piastra Al-Li
Un fornitore europeo di cellule richiedeva lo spessore delle nervature±0,05 mme la posizione reale dello slotInferiore o uguale a 0,08 mmdopo la lavorazione completa. Le prove iniziali si sono rivelate0,18 mmritorno elastico nelle baie più sottili.
Cosa è cambiato:
Aggiunti quattro RTD per dispositivi e un sensore termico del mandrino; creato un cancello di temperatura aΔT Inferiore o uguale a 2,5 graditra l'attrezzatura e il grezzo prima della finitura.
Percorsi utensile riordinati in un-piano di zonizzazione a tratteggio incrociato; inserito12 minutipause di equalizzazione per quadrante.
Passato alle frese a 6-elica a passo variabile-per semifinitura e impegno radiale ridotto per12–15%con avanzamento più elevato per mantenere i trucioli sottili e freschi.
Sondaggio a metà-ciclo di sei dati di controllo; applicato+0.0006 scalain X localmente (compensazione macchina) per la passata finale.
Risultato:La deviazione post-massima post-taglio è scesa a0,046 mmsulle costole e0,06 mmsulla posizione dello slot-verde in tutti i punti di ispezione.
Lista di controllo pratica (salva questa)
Posizionare i sensori di temperaturadispositivo, bordo grezzo e colonna della macchina.
Definirepunti di tenuta termicaprima della finitura critica.
Zone di sgrossatura alternative; non svuotare mai in sequenza i vani adiacenti.
Evacuazione forzata del truciolo;ri-tagliare le patatine=riscaldare.
Semi-finitura → relax →ri-sondare→ finitura leggera.
Tronco d'alberousura dell'utensile rispetto alla temperatura; finitura anticipata con strumenti nuovi.
Verificare la CMM consul-sondaggio della macchinaobiettivi per catturare la deriva in anticipo.
Sottile ma importante
La compensazione termica non è una caratteristica unica; è un'orchestrazione di rilevamento, sequenziamento e finitura leggera. Se eseguiti correttamente, i pannelli aerospaziali di grandi dimensioni-a pareti sottili escono dalle specifiche della riunione della macchina senza pesanti-rilavorazioni manuali-e rimangono nella tolleranza dopo il raffreddamento-.
