Il bullone/dado della flangia, come mostrato nella figura seguente, sta sostituendo la forma bullone/dado + guarnizione e sta diventando sempre più popolare.
Sappiamo che nel senso tradizionale, aggiungiamo una guarnizione sotto il bullone/dado, e il suo scopo principale è quello di disperdere il carico e prevenire danni causati da un'eccessiva pressione sulla superficie del giunto. La piastra della flangia aggiunta sotto il bullone/dado della flangia ha in realtà lo stesso scopo. Allora perché questo design è una scelta migliore?
Il metodo che conosciamo e più comunemente utilizzato per controllare la tensione dei bulloni è ancora il metodo di controllo indiretto tramite coppia, ma sappiamo anche che questo metodo non è particolarmente accurato nel controllo della tensione assiale, perché la maggior parte della coppia viene utilizzata per superare l'attrito tra la superficie di contatto e la filettatura sotto la testa del bullone durante il serraggio, e solo circa il 15% viene effettivamente utilizzato per generare tensione assiale.
Rispetto alla forma bullone + guarnizione, i bulloni flangiati possono migliorare efficacemente le variabili nel processo di serraggio di cui sopra. Diamo un'occhiata.

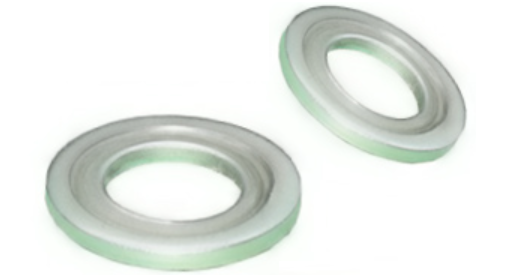

Le rondelle standard sono generalmente più morbide dei dadi o dei bulloni a cui corrispondono e spesso subiscono una deformazione plastica sotto elevata sollecitazione di compressione, come mostrato nella figura seguente. Una volta deformato, la forza di serraggio sarà notevolmente ridotta. Ciò non influisce sui dadi e sui bulloni sulla superficie della flangia, poiché la superficie della rondella e il bullone/dado sono integrati e hanno la stessa resistenza del materiale.
Alcuni studenti potrebbero dire che allora va bene usare guarnizioni temprate, giusto? C'è un altro problema qui, cioè la guarnizione è installata fuori posto. L'apertura al centro della guarnizione è solitamente molto più grande del diametro del bullone, poiché è necessario garantire che il raccordo di passaggio sotto la testa del bullone non tocchi la guarnizione. L'esistenza di questo ampio spazio farà sì che la guarnizione risulti eccentrica durante il serraggio, con conseguente concentrazione di sollecitazioni locali, aumentando il rischio di rientranze e danni alla superficie del giunto, come mostrato nella figura seguente.
Oltre ai due fattori sopra menzionati, gli studi hanno scoperto che quando si serrano bulloni o dadi, anche le guarnizioni ruotano. Anche se non è comune, non è facile individuare quando si verifica. Una volta ruotato, la relazione tra la coppia applicata e la tensione del bullone può cambiare. Con una determinata coppia di serraggio, la tensione effettiva del bullone generata non raggiunge l'effetto previsto.(来源:iMechanics机械)
In sintesi, i bulloni/dadi flangiati presentano evidenti vantaggi rispetto alle rondelle. Usi ancora le lavatrici?
