Come funziona la lavorazione dei metalli a controllo numerico (CNC)?

Ehilà! In qualità di fornitore nel settore della lavorazione CNC dei metalli, mi viene chiesto continuamente come funziona l'intera faccenda della lavorazione CNC dei metalli. Quindi, ho pensato di spiegartelo in un modo che sia facile da capire.

Prima di tutto, parliamo di cosa significa effettivamente CNC. Significa Controllo Numerico Computerizzato. In termini semplici, è una tecnologia che utilizza i computer per controllare le macchine utensili. Invece di avere un operatore umano che controlla manualmente ogni movimento di una macchina, un programma per computer dice alla macchina esattamente cosa fare. Ciò porta a una precisione e ripetibilità molto più elevate rispetto ai metodi di lavorazione tradizionali.

Ora entriamo nel dettaglio di come si svolge il processo.

1. Progettare la parte

Il primo passo nella lavorazione CNC dei metalli è creare un progetto per la parte che desideri realizzare. Questo di solito viene fatto utilizzando il software CAD (Computer Aided Design). Come progettista, puoi utilizzare il CAD per creare un modello 3D della parte. Puoi specificare tutte le dimensioni, le forme e le caratteristiche della parte in questo software. Ad esempio, se stai realizzando una staffa metallica dalla forma personalizzata, ne definirai la lunghezza, la larghezza, l'altezza, l'angolo di eventuali pieghe e la dimensione dei fori al suo interno.

2. Conversione del progetto in codice CNC

Una volta che il progetto CAD è pronto, deve essere tradotto in un linguaggio comprensibile alla macchina CNC. È qui che entra in gioco il software CAM (Computer Aided Manufacturing). Il software CAM prende il modello 3D dal CAD e genera una serie di istruzioni chiamate codice G. Il codice G è come una ricetta per la macchina CNC. Indica alla macchina come muoversi, a quale velocità e quali operazioni eseguire, come taglio, foratura o fresatura.

3. Selezionare i materiali giusti

La scelta del metallo giusto è fondamentale nella lavorazione CNC. Metalli diversi hanno proprietà diverse e queste proprietà influenzano il modo in cui procede il processo di lavorazione. Alcuni metalli comuni utilizzati nella lavorazione CNC includono acciaio inossidabile, leghe a base di nichel, ottone e rame.

Lavorazione CNC dell'acciaio inossidabileè un'opzione popolare per la sua resistenza alla corrosione e forza. Viene utilizzato in un'ampia gamma di applicazioni, dagli elettrodomestici da cucina ai componenti aerospaziali.

Lavorazione CNC leghe a base di nichelè ottimo per ambienti ad alta temperatura e stress elevato. Queste leghe possono resistere a condizioni estreme, rendendole ideali per i motori degli aerei e le apparecchiature per la produzione di energia.

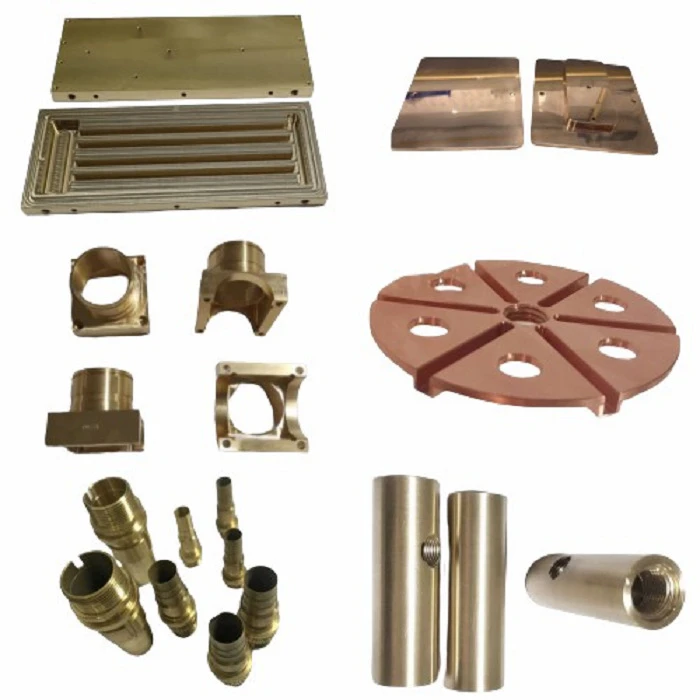

Lavorazione CNC di Ottone e Rameè anche comune. L'ottone è facile da lavorare e ha una buona conduttività elettrica e termica, mentre il rame è noto per la sua eccellente conduttività. Sono spesso utilizzati nei componenti elettrici e negli impianti idraulici.

4. Impostazione della macchina CNC

Prima di iniziare la lavorazione, dobbiamo impostare correttamente la macchina CNC. Ciò comporta alcuni passaggi chiave. Per prima cosa montiamo saldamente il pezzo metallico scelto sul piano di lavoro della macchina. Utilizziamo dispositivi come morsetti o morse per mantenere il pezzo saldamente in posizione, in modo che non si muova durante la lavorazione.

Successivamente, installiamo gli utensili da taglio appropriati nella macchina. Questi strumenti possono essere frese, trapani o utensili da tornio, a seconda delle operazioni che dobbiamo eseguire. Dobbiamo anche impostare la posizione iniziale dell'utensile e il punto zero sulla macchina. È come dire alla macchina qual è il punto di riferimento per tutti i suoi movimenti.

5. Lavorazione della parte

Una volta impostata la macchina, è il momento di lasciare che la magia avvenga. Carichiamo il codice G nel sistema di controllo della macchina CNC. Il computer legge il codice G e inizia a controllare i movimenti della macchina.

La macchina sposta l'utensile da taglio lungo più assi (solitamente 3, 4 o anche 5 assi a seconda della complessità del pezzo). Mentre l'utensile taglia il metallo, rimuove piccoli trucioli di materiale, modellando gradualmente il pezzo nella parte desiderata. Ad esempio, se stiamo fresando un blocco di metallo per creare un ingranaggio complesso, la macchina sposterà la fresa secondo schemi precisi per tagliare i denti e altre caratteristiche dell'ingranaggio.

Durante il processo di lavorazione, dobbiamo monitorare alcune cose. La velocità di taglio è davvero importante. Se la velocità è eccessiva, l'utensile può usurarsi rapidamente o addirittura rompersi. Se è troppo lento, il processo di lavorazione richiederà più tempo del necessario. Anche la velocità di avanzamento, ovvero la velocità con cui il pezzo si muove rispetto all'utensile, deve essere controllata. E, naturalmente, dobbiamo assicurarci che il liquido refrigerante scorra correttamente. Il refrigerante aiuta a ridurre il calore e l'attrito durante il taglio, prolungando la durata dell'utensile da taglio e migliorando la finitura superficiale della parte.

6. Controllo di qualità

Una volta terminata la lavorazione, non ci limitiamo a spedire il pezzo direttamente fuori dalla porta. Il controllo di qualità è una parte importante del processo. Utilizziamo vari strumenti di misurazione per verificare le dimensioni della parte rispetto al progetto CAD originale. Strumenti come calibri, micrometri e macchine di misura a coordinate (CMM) vengono utilizzati per garantire che la parte rientri nelle tolleranze specificate. In caso di discrepanze, potrebbe essere necessario apportare alcune modifiche e rilavorare la parte.

7. Finitura e ispezione

Una volta che il pezzo supera i controlli dimensionali, potremmo eseguire alcune operazioni di finitura. Ciò può includere la sbavatura, in cui rimuoviamo eventuali spigoli vivi o punti ruvidi lasciati dal processo di lavorazione. Potremmo anche lucidare la parte per migliorarne l'aspetto e ridurre l'attrito.

Infine, viene eseguita un'ispezione finale per assicurarsi che la parte soddisfi tutti i requisiti. Ciò può comportare ispezioni visive, test non distruttivi o altre procedure di garanzia della qualità.

Questo è il processo di base della lavorazione dei metalli CNC. È un modo complesso ma incredibilmente preciso ed efficiente per realizzare parti metalliche. Che tu abbia bisogno di un singolo prototipo o di una produzione su larga scala, la lavorazione CNC può fornire sempre parti di alta qualità.

Se sei nel mercato delle parti metalliche lavorate a CNC, che si tratti di acciaio inossidabile, leghe a base di nichel, ottone o rame, siamo qui per aiutarti. Abbiamo l'esperienza e l'attrezzatura per gestire il tuo progetto. Non esitare a contattarci e ad avviare una conversazione sulle tue esigenze specifiche. Siamo entusiasti di lavorare con te tanto quanto lo sei tu di ottenere i tuoi pezzi di alta qualità!

Riferimenti

1. Smith, J. (2020). Manuale di lavorazione CNC. Nome dell'editore.
2. Johnson, A. (2019). Le basi del CAD/CAM nel settore manifatturiero. Stampa manifatturiera.
