I bulloni sono gli elementi di fissaggio più comunemente utilizzati e riscontrano il maggior numero di guasti. Per quanto riguarda i bulloni, sai qual è il punto di rottura più comune?

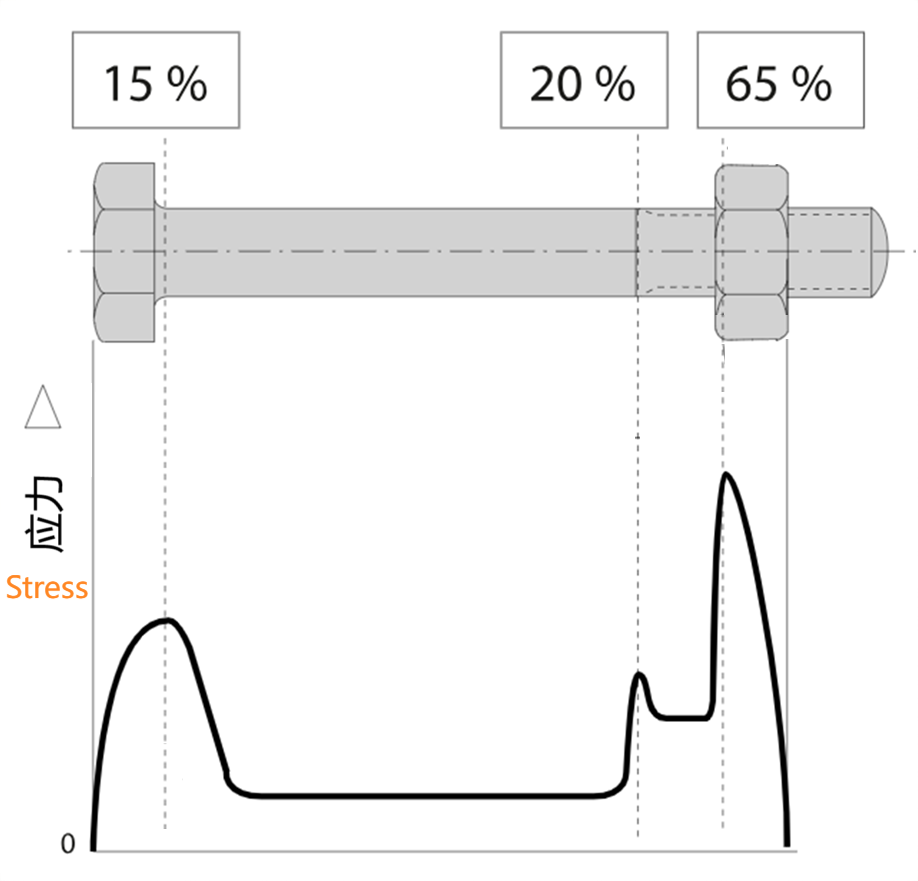

Come mostrato nella figura seguente, ci sono in realtà tre posizioni principali: ① La radice della prima filettatura dove il bullone e il dado combaciano, con un tasso di fallimento del 65%, ② La zona di transizione tra la filettatura e l'asta lucidata, con un tasso di fallimento del 20%, e ③ La transizione tra la testa del bullone e l'asta della vite, con un tasso di fallimento del 15%. Queste tre posizioni sono anche i punti più alti della distribuzione delle sollecitazioni dei bulloni.

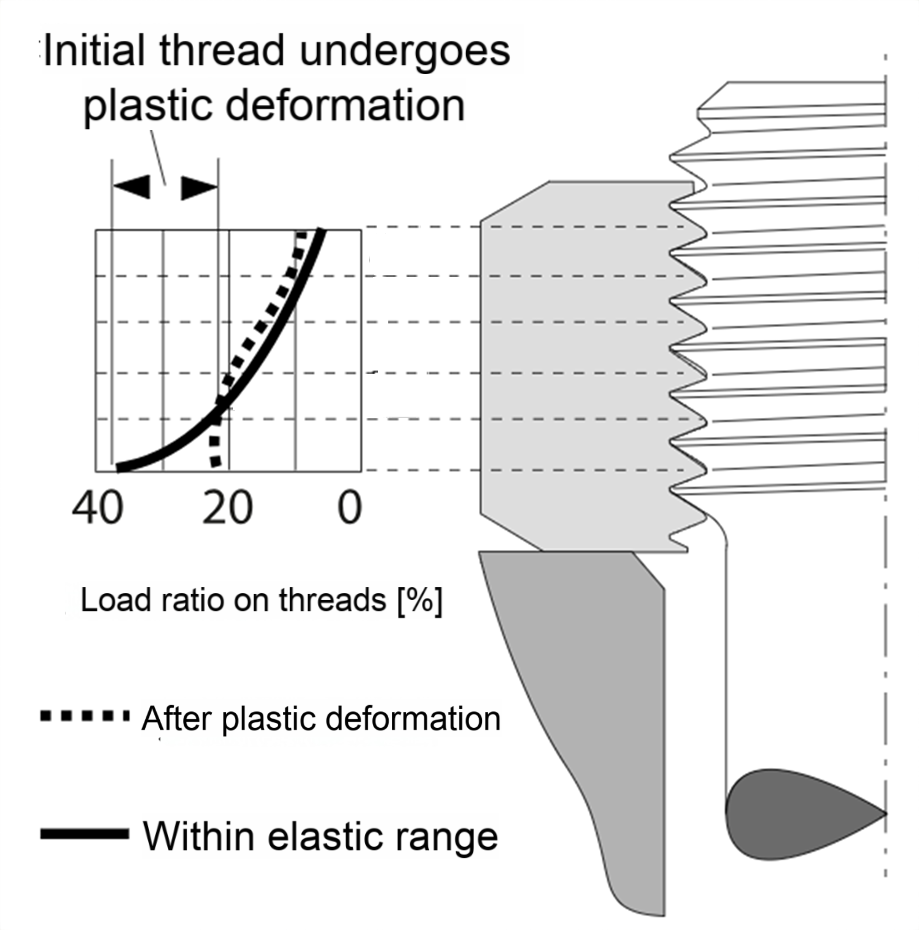

Tra questi, il cedimento della prima posizione, cioè la radice della prima filettatura dove il bullone e il dado combaciano, è solitamente causato da una distribuzione non uniforme del carico della filettatura, e il primo cerchio della filettatura sopporta il carico maggiore (i cerchi successivi diminuiscono), come mostrato nella figura seguente. Il fattore di concentrazione delle sollecitazioni qui può raggiungere 2-8 ed è facile che si verifichino crepe ed espansione, soprattutto sotto carichi alternati, è più probabile che si verifichino fratture per fatica.
In seconda posizione, il cedimento della zona di transizione tra il filo e l'asta lucidata è causato principalmente dalla concentrazione degli sforzi causata dalla mutazione geometrica. Se la zona di transizione presenta scarsa rugosità, difetti di lavorazione o difetti del materiale, la resistenza alla fatica sarà ulteriormente ridotta.

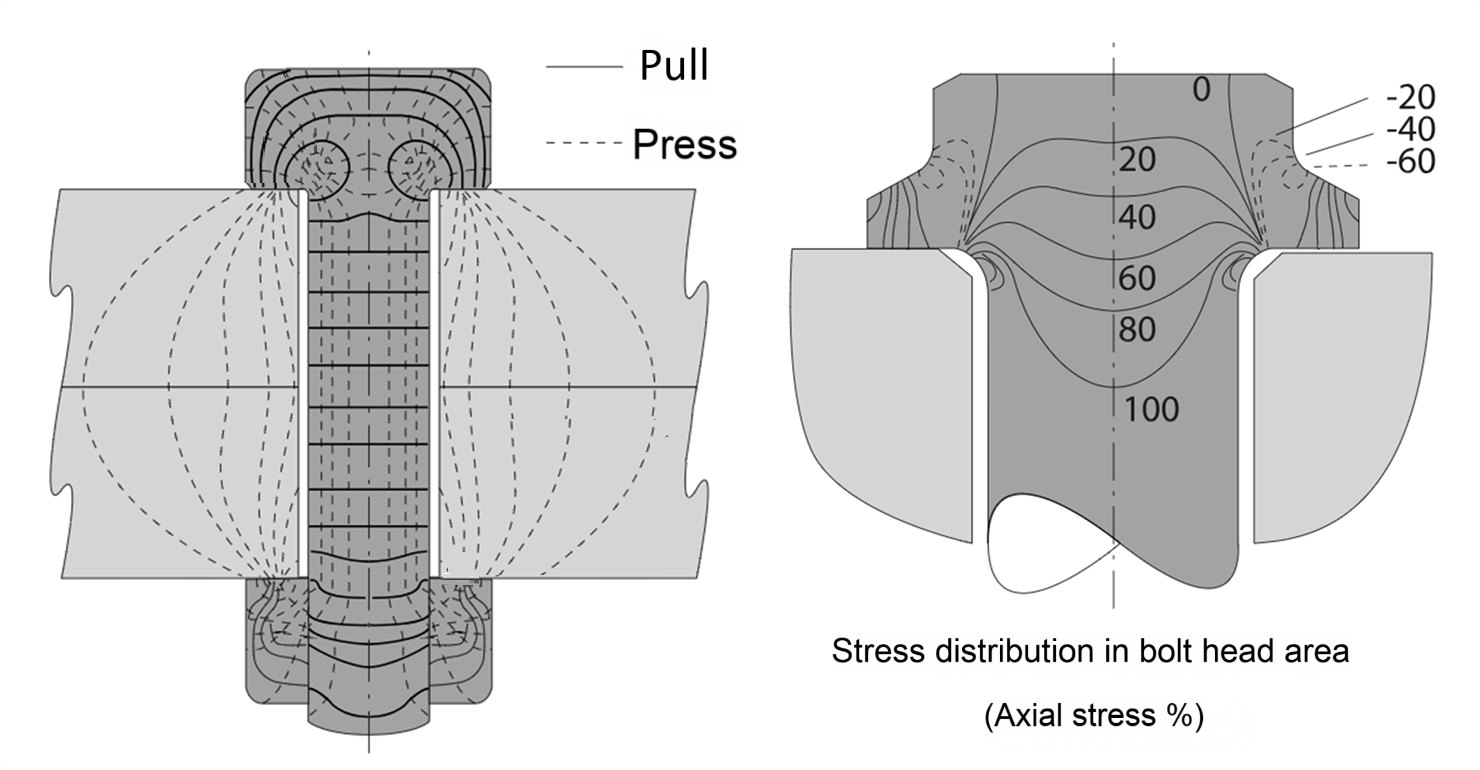

La terza posizione, la transizione tra la testa del bullone e la vite, è solitamente causata dalla concentrazione di sollecitazioni dovuta al piccolo raggio del raccordo di transizione della testa e della vite (di solito richiede R maggiore o uguale a 0,15d, d è il diametro del bullone) o da difetti di lavorazione (come l'interruzione della linea di flusso della testata a freddo). Inoltre, questo punto è soggetto allo stress combinato di flessione e allungamento ed è anche più soggetto a fratture.(来源:iMechanics机械)
