Elaborazione delle caratteristiche del prodotto

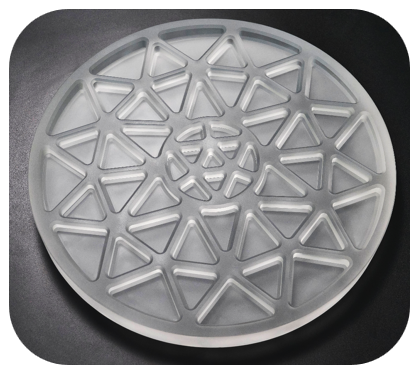

Materiale:Vetro al quarzo ad alta-purezza (contenuto di SiO₂ maggiore o uguale al 99,99%)
processo:Rettifica per smusso di cavità (diametro 408 mm × spessore 20,5 mm)
Requisiti di precisione:Contorno Inferiore o uguale a 0,02 mm, rugosità Ra Inferiore o uguale a 0,8μm
Sfide del settore e punti critici
UN. Caratteristiche di lavorazione del vetro al quarzo
Elevata fragilità, il tasso di difetti di collasso dei bordi supera il 30%
La lavorazione della superficie asferica concava è soggetta a distorsioni del contorno
La rettifica tradizionale con mola è soggetta a microfessure sotto-superficiali
B. Difetti della soluzione tradizionale
Bassa efficienza:La lavorazione del singolo pezzo richiede più di 72 ore
Mancanza di precisione:La fluttuazione del contorno raggiunge 0,03 mm
Danno superficiale:La rugosità può essere controllata solo a Ra1,2μm
BISHENSoluzioni: sistema di elaborazione verde ad ultrasuoni
Attrezzatura:Centro di fresatura a ultrasuoni con collegamento a cinque-assi (rilevamento ottico online integrato)
Processo:Rettifica assistita da ultrasuoni ad alta-frequenza da 20 kHz (controllo della temperatura del liquido di raffreddamento ±1 grado)
Controllo qualità:Compensazione in tempo reale-della deformazione dovuta all'elaborazione, miglioramento della precisione del 40%.
Innovazione prestazionale misurata

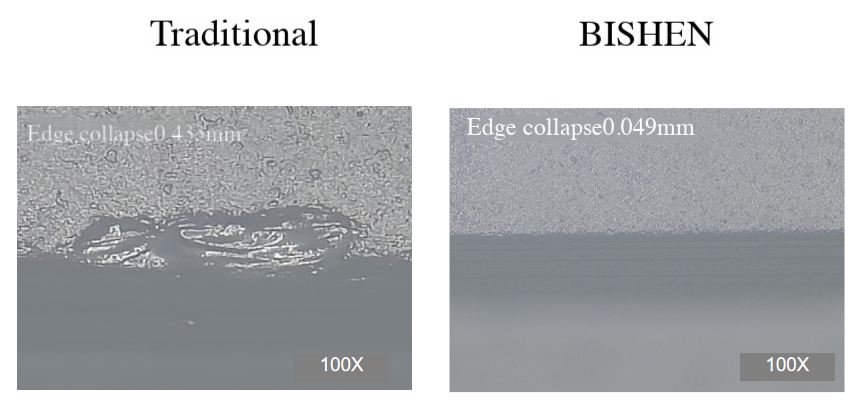

Controllo del collasso dei bordi:Il volume del difetto è ridotto da 0,433 mm a 0,049 mm (una diminuzione dell'88,7%)
Qualità della superficie:Rugosità Ra0,58μm (27,5% migliore rispetto allo standard del settore)
Precisione del contorno:Stabile fino a 0,015 mm
