Parti aerospaziali con lavorazione CNC: decisioni sui materiali, parametri di processo e trappole DFM che aumentano i costi prima che cada il primo truciolo

Parti aerospaziali con lavorazione CNC: decisioni sui materiali, parametri di processo e trappole DFM che aumentano i costi prima che cada il primo truciolo

La staffa strutturale è Ti-6Al-4V, spessore della parete 1,2 mm nella sezione più sottile, due fori ad angolo composto che devono essere concentrici a ±0,01 mm. La tempistica del programma è di 6 settimane dalla pubblicazione del disegno al primo articolo. La tua recensione sul DFM è appena arrivata con tre segnalazioni, e nessuna di queste riguarda la noia.

Riguardano l'accesso ai fissaggi, la sequenza di distensione e un raggio dell'angolo interno di 0,3 mm su una tasca profonda 14 mm- che impone un cambio utensile a una fresa da 0,6 mm a metà-programma. Ogni bandiera aggiunge tempo. Due di essi aggiungono costi che non è possibile recuperare senza una modifica del disegno. Questo è cosaLavorazione CNC aerospazialeil lavoro in realtà appare nella fase DFM - non domande sulle capacità, ma decisioni sulla geometria e sulla sequenza prese durante la progettazione e che ora spetta al macchinista risolvere.

Perché la lavorazione CNC nel settore aerospaziale inizia con la selezione del materiale e non con quella della macchina

La scelta della macchina dipende dal materiale e dal set di funzionalità. Cosa guida il piano di processolavorazione CNC aerospazialeIl lavoro è il comportamento del materiale in condizioni di taglio e se la geometria del progetto crea conflitti tra ciò di cui il materiale ha bisogno e ciò che richiede l'insieme di funzionalità.

Tre materiali dominano i componenti strutturali e meccanici del settore aerospaziale: alluminio 7075-T651 per strutture-critiche in termini di peso, Ti-6Al-4V per applicazioni portanti-e a temperature elevate e Inconel 718 per ambienti con sezioni calde e fatica ad alto numero di cicli. Ciascuno ha una logica di processo distinta.

7075-T651le macchine sono veloci, mantengono tolleranze strette e il taglio costa relativamente poco. La designazione -T651 è importante: la condizione pre-allungata significa minore stress residuo nel grezzo, che si traduce in un movimento dimensionale inferiore dopo una sgrossatura pesante. Specifica invece T6 e potresti ottenere la stessa resistenza sulla carta ma una maggiore elasticità-su pareti sottili-caratteristiche - rilevanti perlavorazione CNC a parete sottile in alluminio aerospazialestrutture come tasche delle costole e travi in ​​cui lo spessore delle pareti può scendere al di sotto di 0,8 mm.

Ti-6Al-4Vè dovelavorazione CNC aerospaziale di parti in titanioi programmi perdono regolarmente tempo. La conduttività termica del materiale è circa un-dieci di quella dell'alluminio. Il calore non viene evacuato con il truciolo - si concentra sul tagliente, accelera l'usura dell'utensile e, se il processo non è controllato, produce una superficie-indurita che rende ogni passata successiva più dura della precedente. I parametri di processo non sono suggerimenti; rappresentano la finestra tra la durata accettabile dell'utensile e il guasto dell'utensile ogni 3-4 minuti.

Inconel 718è una conversazione separata. Se il tuo disegno richiede Inconel, la stima del tempo macchina per una parte equivalente in alluminio deve essere moltiplicata di almeno 8× prima di definire il budget del programma.

Titanio: dove la lavorazione CNC aerospaziale diventa rapidamente costosa

Perlavorazione CNC aerospaziale di parti in titanio, i parametri di processo sono più severi di quelli pubblicati dalla maggior parte dei negozi. I numeri seguenti riflettono ciò che utilizziamo con Ti-6Al-4V in produzione, non i valori conservativi di un catalogo di utensili e non i valori aggressivi che sembrano buoni su una stima del tempo di ciclo ma distruggono ogni altra parte dell'utensileria.

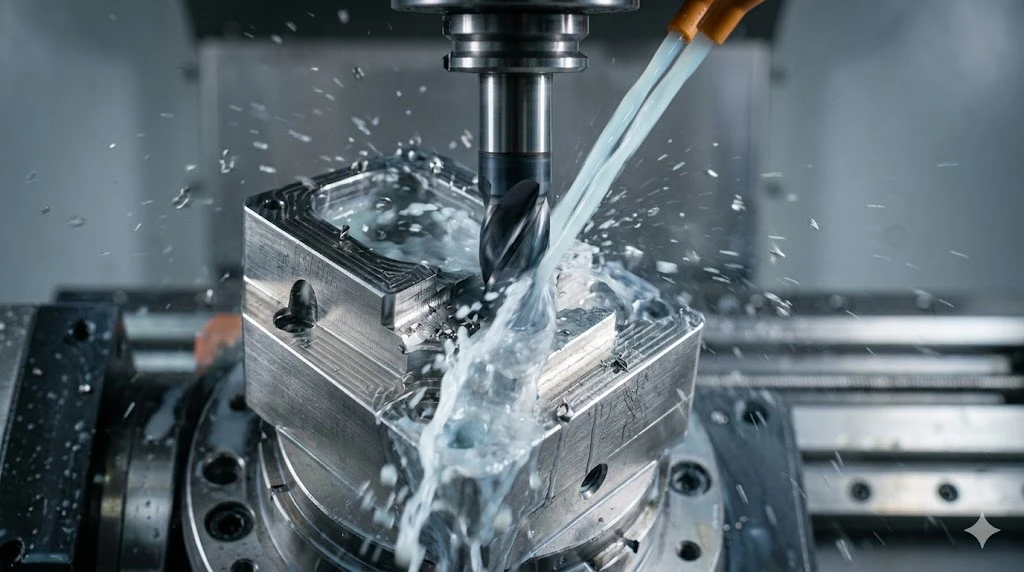

La strategia del refrigerante è l'elemento più comunemente sotto-specificato in un piano di processo del titanio. Il liquido refrigerante diretto al corpo della parte non raffredda la zona di taglio sul titanio - raffredda la superficie della parte, che non è dove si trova il calore. La configurazione corretta è costituita dal refrigerante ad alta pressione-ad alta{5}}pressione del mandrino diretto all'interfaccia dell'utensile-pezzo. Su tasche e fori profondi, aggiungere un getto d'aria per favorire l'evacuazione del truciolo; il ri-taglio dei trucioli sul titanio provoca un incrudimento localizzato che può produrre caratteristiche fuori-da-tolleranza anche quando il percorso utensile è corretto.

Un dettaglio di sequenziamento che conta sulle parti strutturali in titanio con molteplici caratteristiche: sgrossare l'intera parte prima di eventuali passaggi di finitura. Lo stress del titanio-si rilassa più lentamente dell'alluminio, ma si muove. Una parte sgrossata a +0.3mm grezzo e lasciata riposare per una notte prima della finitura fornirà una superficie di riferimento più stabile rispetto a una parte sgrossata e immediatamente finita nella stessa configurazione. Ciò è particolarmente rilevante suLavorazione CNC aerospazialestaffe e alloggiamenti in cui più riferimenti vengono lavorati in sequenza - la relazione dimensionale tra loro dipende dalla quantità di stress rilasciata tra le operazioni.

Strutture a parete sottile-in alluminio: il fissaggio è il processo

Lavorazione CNC di pareti sottili in alluminio aerospazialele parti - strutture delle tasche delle nervature-, gli alloggiamenti dei componenti elettronici, le anime delle staffe - falliscono nel fissaggio prima di fallire nel taglio. Una parete da 0,8 mm su una parte in alluminio da 120 mm fissata con una coppia di 15 N·m in due punti si fletterà di 0,04–0,09 mm sotto il solo carico di serraggio, prima che il mandrino si avvii. Quella deflessione non è visibile; la parte sembra piatta nella morsa. È misurabile solo quando si rilascia il morsetto e la parte ritorna indietro.

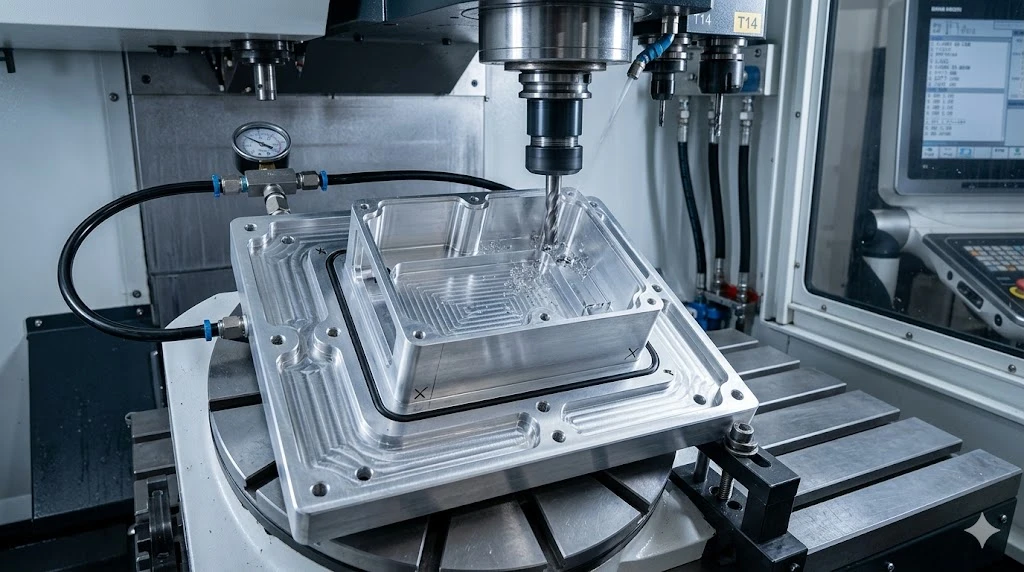

La soluzione non è quella di bloccare l'accendino - che introduce chiacchiere. La soluzione consiste nel supportare la parte in più punti con una forza di bloccaggio individuale inferiore o nell'utilizzare il fissaggio a vuoto sulla prima faccia di riferimento prima di lavorare le caratteristiche che creano la parete sottile. La sequenza è importante: lavorare prima le facce di riferimento e i fori di riferimento, con il pezzo completamente in stock, quindi operazioni progressive di tasca lavorando dalla sezione rimanente più spessa verso quella più sottile.

Perlavorazione CNC aerospazialeparti in alluminio in cui la planarità dopo la lavorazione è un risultato critico - strutture di montaggio ottico, superfici di tenuta, basi di precisione - costruiamo in un'operazione in due-fasi: sgrossatura fino a +0.4mm, distensione a 150–180 gradi per 2–4 ore (per 7075; 130 gradi per 6061), quindi finitura. Il ciclo termico è sufficientemente breve da rientrare in una giornata di produzione standard e porta costantemente la planarità finale entro 0,01 mm su facce con una luce fino a 200 mm. Senza di essa, su una parte con geometria della tasca complessa, la planarità può variare di 0,03–0,08 mm a seconda dello stato di sollecitazione originale del grezzo.

Inconel e leghe ad alta-temperatura: logica del processo

Se il tuolavorazione CNC aerospazialeIl programma include Inconel 718 o superleghe di nichel simili, la revisione DFM svolge una funzione diversa rispetto all'alluminio o al titanio. Con l'alluminio, DFM riguarda l'ottimizzazione della geometria. Con Inconel, DFM deve decidere quali caratteristiche possono realisticamente essere lavorate e quali dovrebbero essere spostate nell'elettroerosione o nella rettifica.

Inconel 718 alla massima durezza (39–46 HRC dopo l'invecchiamento) non è un materiale da fresare nel senso convenzionale del termine per caratteristiche fini. Raggi interni inferiori a 1,5 mm su tasche profonde, filettature in fori passanti- più profondi di 1,5× diametro e fori con requisiti Ra inferiori a 0,8 μm senza rettifica - tutti questi innescano escalation del processo che devono essere identificati prima che il programma venga quotato, non dopo la rottura del primo utensile.

Per i componenti con sezione-calda in cui è richiesto Inconel, il piano di processo prevede quasi sempre utensili in ceramica per la sgrossatura, CBN per la finitura dei fori ed elettroerosione a filo per qualsiasi caratteristica in cui è funzionalmente richiesto un angolo interno affilato. Integrare queste operazioni nel programma fin dall'inizio produce un costo prevedibile. Il loro rilevamento dopo l'emissione di un preventivo-di attrezzatura standard produce un ritardo nel programma.

Documentazione e Tracciabilità per le Filiere Aerospaziali

Documentazione as9100 sulla lavorazione CNC aerospazialei requisiti sono i punti in cui le dichiarazioni di capacità del fornitore incontrano la consegna effettiva. AS9100D richiede la tracciabilità del prodotto e del processo, il controllo della configurazione e l'ispezione del primo articolo secondo AS9102 per configurazioni di parti nuove o modificate. Cosa significa a livello operativo: ogni ciclo di produzione necessita di un collegamento tracciabile dal certificato dello stabilimento della materia prima al numero di serie del pezzo finito e il registro dell'ispezione deve mostrare i valori misurati, non i timbri.

Il divario tra un'officina certificata ISO 9001 e una realmente allineata a AS9100D-è evidente nei registri delle ispezioni in-processo e nel sistema NCR. La ISO 9001 richiede un sistema di gestione della qualità; AS9100D richiede che il sistema venga applicato alla configurazione del prodotto e che i record supportino il controllo e l'indagine della causa principale. Se i registri di qualità di un fornitore non sono in grado di rispondere a "quale macchina ha tagliato questa caratteristica, in quale data e qual era il valore misurato al momento dell'ispezione" per un numero di serie specifico, non sono compatibili con AS9100D-indipendentemente dal loro certificato.

Dove si adatta la capacità di processo di MID

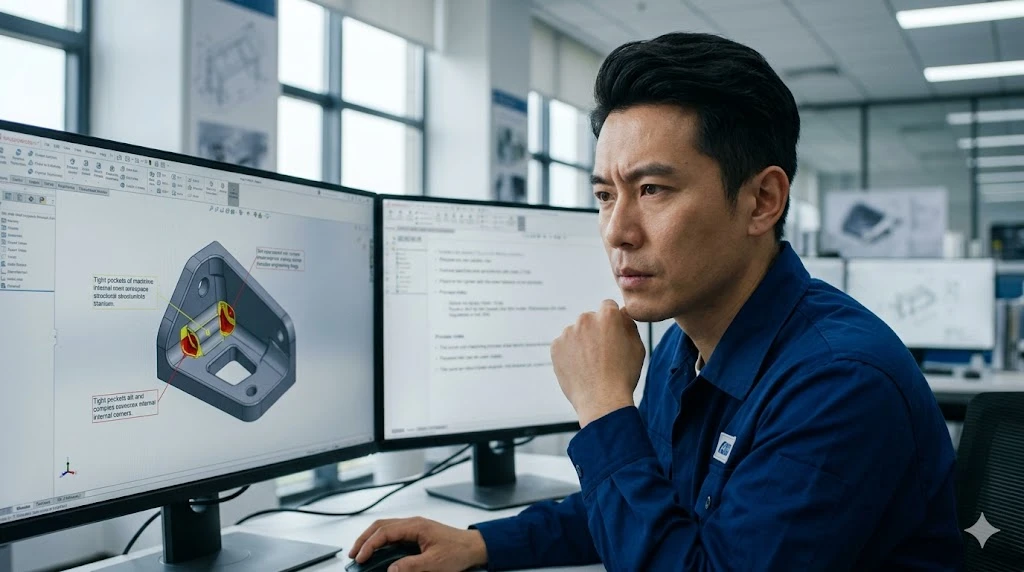

Il nostro desk DFM esamina quotidianamente i file STEPLavorazione CNC aerospazialeprogramma - parti strutturali in titanio, alloggiamenti in alluminio, raccordi Inconel e componenti di interfaccia- compositi che necessitano di caratteristiche lavorate a macchina in punti di riferimento precisi. La revisione segnala i conflitti di geometria, i rischi di accumulo di tolleranza-e le decisioni sulla sequenza prima che il programma venga citato, non dopo che il primo pezzo è stato scartato.

Lavorazione CNCal MID copre 5-assi simultanei, tornitura svizzera per alberi sottili e perni di precisione, composti di tornitura-fresatura per parti che necessitano di caratteristiche sia rotazionali che prismatiche in un'unica configurazione ed elettroerosione a filo per caratteristiche temprate e profili interni che non possono essere fresati. Nostrolavorazione CNC aerospazialeil lavoro viene eseguito in base alla gestione della qualità conforme alla norma ISO 13485- con tracciabilità digitale - certificato del materiale fino al registro di spedizione - su ogni codice prodotto.

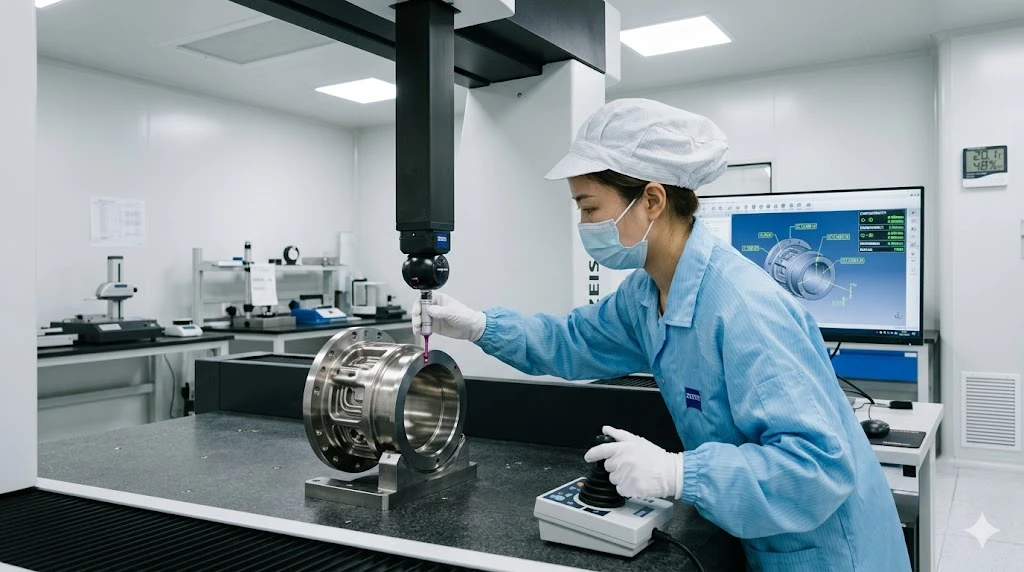

Per i primi articoli sui nuovi programmi, forniamo un formato FAIR completo AS9102, rapporti CMM con valori misurati su tutte le dimensioni critiche e un pacchetto di tracciabilità dei materiali. Se il tuo cliente o programma richiede la documentazione PPAP o ISIR, la integreremo nel piano del programma al momento del preventivo.

Invia il tuo file STEP al nsgruppo di ingegneria di processoper una revisione DFM scritta - restituita entro 24 ore, non è richiesto alcun impegno. Se sei all'inizio del programma e devi discutere di un budget di tolleranza o di una sostituzione di materiale su una struttura critica di peso, lo stesso team se ne occuperà. Inizia da bishenprecision.com.

Domande frequenti

Quale raggio dell'angolo interno dovrei specificare sulle tasche profonde in Ti-6Al-4V per evitare rotture dell'utensile e ritardi nel programma?

Per una profondità della tasca D, il raggio dell'angolo interno pratico minimo è D/4 - ma, nello specifico, sul titanio, vai a D/3 ovunque il design lo consenta. Le forze di taglio del titanio sono sostanzialmente più elevate di quelle dell'alluminio, il che significa che una fresa a candela di piccolo-diametro che lavora con un raggio stretto è sottoposta a un carico maggiore per unità di sezione-trasversale. Una tasca profonda 12 mm- in Ti-6Al-4V con un angolo R2 richiede una fresa da 4 mm che funziona a velocità e avanzamenti ridotti; specificando R4 sulla stessa tasca è possibile utilizzare un utensile più grande e più rigido con parametri produttivi. Se la geometria dell'angolo non ha vincoli funzionali, la modifica del raggio non costa nulla sul disegno e fa risparmiare il 20–35% del tempo di ciclo su quella caratteristica.

È possibile mantenere una concentricità di ±0,005 mm su un foro in titanio rispetto a un riferimento OD senza rettifica?

Su un diametro del foro superiore a 8 mm, sì - con una passata di alesatura di finitura dedicata su un mandrino rigido, attraverso il-refrigerante del mandrino e un cambio utensile con un nuovo inserto prima del ciclo di finitura. Il vincolo non è la macchina; è la stabilità termica. La bassa conduttività del titanio fa sì che la temperatura del pezzo alla fine della sgrossatura sia notevolmente più alta rispetto all'inizio. Lasciamo che la parte si stabilizzi entro 2 gradi di temperatura ambiente prima di eseguire la passata di foratura di finitura. Senza tale stabilizzazione, il diametro del foro può risultare maggiore di 0,003–0,008 mm immediatamente dopo il taglio rispetto alla misurazione a temperatura ambiente. Per fori inferiori a 6 mm di diametro o requisiti di concentricità inferiori a ±0,003 mm, la rettifica è il percorso affidabile.

Come cambiano i requisiti di documentazione AS9100D tra un prototipo e un ordine di produzione?

Su un prototipo la documentazione minima utile è un rapporto dimensionale con i valori effettivi misurati e un certificato del materiale. Questo è sufficiente per convalidare il progetto. Su un ordine di produzione - o su qualsiasi parte che rientra in un tipo-assieme certificato - è necessario un rapporto completo di ispezione del primo articolo secondo AS9102 sulla prima configurazione di produzione,-record di processo tracciabili al numero di serie e un CoC su ogni spedizione. L'innesco di una nuova FAIR è una revisione del disegno, una modifica del processo o una modifica del fornitore - non solo un nuovo ordine. Se il tuo programma cambia una di queste tre cose tra il prototipo e la produzione, stabilisci un budget per un nuovo ciclo del primo articolo.

Quando è necessario il fissaggio a vuoto di un componente aerospaziale in alluminio-a parete sottile rispetto al bloccaggio con morsa standard?

Quando lo spessore della parete scende al di sotto di 1,5 mm su una campata non supportata più lunga di 60 mm, il bloccaggio della morsa standard introduce una deflessione sufficiente a influenzare l'output dimensionale - in particolare la planarità e il parallelismo. La prova pratica: calcolare la freccia di bloccaggio nella sezione più sottile utilizzando un semplice modello di trave (δ=FL³/3EI per una parete a sbalzo). Se il risultato supera il 30% della tolleranza di planarità, la strategia di bloccaggio è il rischio principale del processo, non il percorso utensile. Il fissaggio a vuoto distribuisce la forza di tenuta su tutta la faccia del datum ed elimina la deflessione localizzata. Aggiunge tempo di impostazione ma elimina la rilavorazione della planarità che il bloccaggio standard produce su parti di questa classe di geometria.
