Oggi utilizzerò il linguaggio più semplice per parlarvi di come installare i dadi tondi.

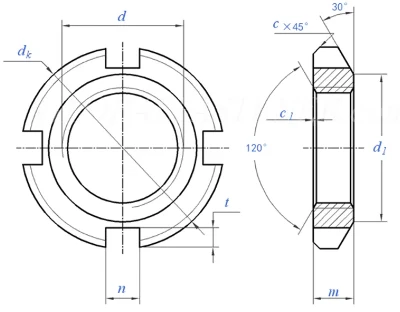

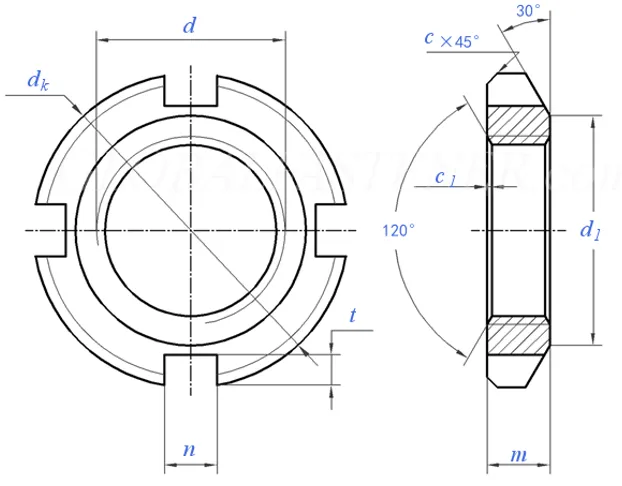

Dadi tondi, dadi tondi conformi a GB/T812 sono mostrati nella figura seguente. Un lato ha uno smusso di 30 gradi relativamente ampio, utilizzato principalmente per il fissaggio assiale delle parti. Quindi quale lato di questo dado rotondo è vicino al lato della parte compressa quando viene effettivamente installata?

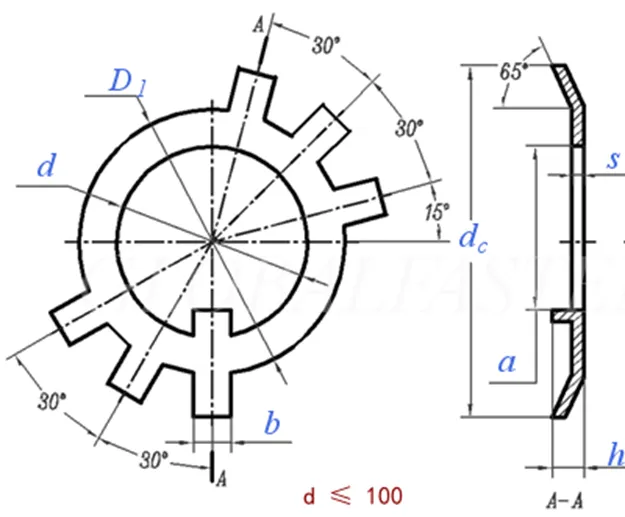

In generale, quando si utilizzano dadi tondi, per evitare l'allentamento, verranno utilizzati con rondelle di fermo. Esistono anche molti tipi di rondelle di arresto. Le rondelle di arresto conformi allo standard nazionale GB/T858 sono mostrate nella figura seguente. Come puoi vedere, la lavatrice ha molte linguette e ha anche un angolo di inclinazione di 65 gradi. E se controlli la dimensione D1 della figura comparativa standard e la dimensione d1 del dado tondo nella figura sopra, scoprirai che sono la stessa cosa.

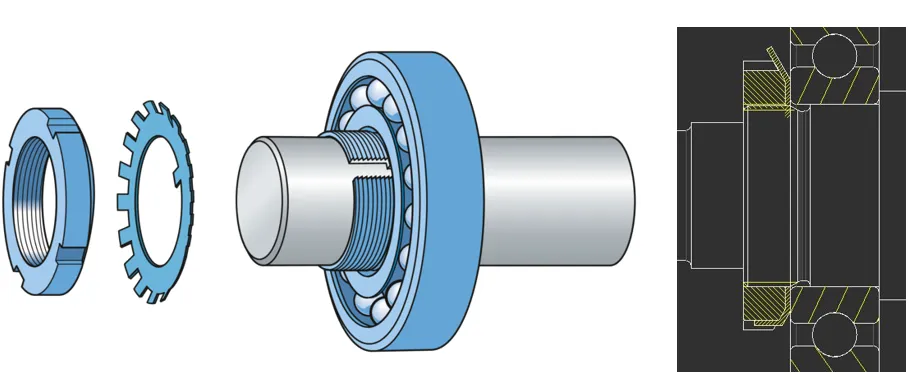

Credo che tu abbia trovato l'indizio. A proposito, con questa rondella di arresto viene utilizzato il lato con un grande smusso di 30 gradi sul dado tondo. Pertanto, quando vengono utilizzati insieme, il lato con un grande smusso è rivolto verso la parte compressa. Come mostrato nella figura seguente.
A volte potremmo non utilizzare una rondella di bloccaggio, ad esempio possiamo utilizzare un doppio dado tondo per evitare che si allenti. Se non è richiesto l'anti-allentamento, a volte potremmo utilizzare semplicemente un dado tondo per serrare. Ciò significa che la direzione di installazione non è così importante? In generale, ci sono due fattori da considerare. Uno è che lo standard per il lato smussato grande del dado tondo prevede regolazioni sulla verticalità, ma l'altro lato no; l'altro è che per le parti del cuscinetto nella figura sopra, generalmente è meglio mantenere il diametro delle parti vicine al cuscinetto non superiore all'anello interno del cuscinetto, quindi è meglio avere il lato con lo smusso grande rivolto verso la parte stampata. Se non ci sono considerazioni e restrizioni al riguardo, puoi fare quello che vuoi.(来源:iMechanics机械)
