Con il rapido progresso della tecnologia medica, gli OEM negli Stati Uniti e in Europa richiedono dispositivi medici più piccoli, più leggeri e più affidabili. Miniaturizzazione, precisione e integrazione funzionale sono ormai requisiti standard in applicazioni quali pompe impiantabili, strumenti diagnostici portatili, robotica chirurgica e sistemi odontoiatrici.
Tuttavia, lo sviluppo di questi dispositivi compatti ma ad alte-prestazioni comporta notevoli sfide di produzione-soprattutto quando i componenti devono soddisfare tolleranze a livello di micron-, standard di biocompatibilità e severi requisiti normativi comeISO 13485.
È qui che la lavorazione CNC-di piccoli lotti ad alta precisione diventa fondamentale. Consente ai produttori di dispositivi medicali di eseguire iterazioni rapide, produrre geometrie personalizzate complesse e ottenere una precisione ripetibile senza impegnarsi nel costo degli strumenti per la produzione di massa.
Tendenze dei dispositivi medici: più piccoli, più intelligenti, più precisi
1. Miniaturizzazione per un migliore comfort del paziente
I dispositivi medici-siano essi indossabili, portatili o impiantabili-si stanno spostando verso componenti su scala micro-per ridurre il disagio dei pazienti e migliorare la mobilità. Ciò richiede processi produttivi in grado di:
Caratteristiche di taglio inferiori a 0,5 mm
Mantenimento di tolleranze di ±2–5 μm
Lavorazione di materiali come titanio, PEEK, cobalto-cromo e acciaio inossidabile
I metodi tradizionali faticano su questa scala, mentre la micro-lavorazione CNC offre precisione stabile e finitura superficiale adatta per l'uso medico-a lungo termine.
2. Dispositivi più intelligenti con più funzioni integrate
Man mano che i dispositivi acquisiscono funzionalità di rilevamento avanzate, attuazione motorizzata e comunicazione wireless, i componenti interni sono diventati più complessi. La lavorazione CNC consente cavità precise, strutture di pareti sottili-e geometrie multi-asse per l'integrazione di queste funzionalità.
3. Precisione e ripetibilità per la sicurezza
Anche una deviazione dimensionale minima può influire sul controllo dei fluidi di un catetere, sull'efficienza della pompa o sull'adattamento dell'impianto. La lavorazione CNC garantisce:
Ripetibilità coerente per dimensioni critiche
Levigatura della superficie che riduce al minimo l'attrito o l'adesione batterica
Controllo rigoroso sui raggi di transizione, sulle larghezze delle fessure e sulle interfacce di tenuta
Lavorazione CNC per componenti micro medicali
1. Componenti tipici adatti alla micro-lavorazione CNC
• Componenti della pompa cardiaca impiantabile
Giranti
Alloggiamenti della pompa
Micro alberi
Parti di accoppiamento magnetico
Queste parti spesso richiedonolavorazione con zero-difetti, bordi senza sbavature-e geometrie equilibrate.
• Componenti per apparecchiature odontoiatriche
Alloggiamenti del manipolo
Parti di microturbina
Connettori per strumenti chirurgici
Ingranaggi di precisione
La lavorazione CNC garantisce stabilità dei materiali e tolleranze ripetibili anche in caso di rotazione ad alta-velocità.
• Componenti di robotica chirurgica
Elementi di trasmissione in miniatura
Giunti del braccio di precisione
Supporti per sensori
Questi componenti necessitano di un perfetto allineamento e affidabilità strutturale.
2. Perché il CNC è ideale per queste microparti
| Requisiti di produzione | Vantaggio CNC |
|---|---|
| Tolleranze strette | Raggiungibile fino a ±2 μm |
| Geometrie 3D complesse | Lavorazione simultanea a 5 assi |
| Materiali di grado medico- | Eccellente per titanio, PEEK, CoCr |
| Domanda di volume-basso | Nessun costo per lo stampo, tempi di consegna rapidi |
| Modifiche alla progettazione | Riprogrammazione rapida, iterazioni rapide |
Perché la lavorazione CNC-di piccoli lotti avvantaggia gli OEM del settore medicale
1. Costi di sviluppo ridotti e iterazioni più veloci
I cicli di sviluppo del prodotto sono più brevi che mai. La lavorazione CNC consente al tuo team di ingegneri di:
Convalida rapidamente i concetti di progettazione
Testare più versioni in cicli brevi
Evitate spese iniziali elevate per stampi o attrezzature
Apporta modifiche al design in poche ore invece che in settimane
Ciò supporta direttamente-la fase iniziale di ricerca e sviluppo e la produzione pilota.
2. Rischi di inventario inferiori
I dispositivi medici spesso richiedono un rigoroso controllo delle versioni e aggiornamenti frequenti. La lavorazione CNC-di piccoli lotti consente agli OEM di:
Produci solo ciò che serve
Ridurre l'obsolescenza delle scorte
Evitare la sovrapproduzione o la pressione di magazzino
Ciò è particolarmente utile per impianti personalizzati e strumenti chirurgici specializzati.
3. Qualità costante per la conformità normativa
I processi di lavorazione CNC stabili supportano la conformità con:
ISO 13485
FDA 21 CFR Parte 820
Requisiti MDR dell’UE
Dati di processo tracciabili, SPC (controllo statistico del processo) e precisione ripetibile supportano standard di convalida e documentazione.
In che modo il CNC ad alta precisione- migliora l'affidabilità e la durata del dispositivo
1. La finitura superficiale riduce l'usura e l'adesione batterica
I componenti medici spesso richiedono:
Ra Inferiore o uguale a 0,4 μm per le superfici implantari
Cavità interne lisce per pompe
Interfacce di tenuta lucidate per il controllo dei fluidi
La lavorazione CNC combinata con la lucidatura post-processo offre risultati superficiali uniformi.
2. Gli adattamenti più stretti migliorano l'efficienza del dispositivo
Per esempio:
Una deviazione di ±3 μm nell'albero della girante influisce sulla potenza della pompa
Una superficie ruvida all'interno di un canale microfluidico influisce sulla pressione del fluido
Una parte della turbina decentrata-riduce la durata del manipolo dentale
La lavorazione di precisione migliora direttamente l'efficienza del dispositivo, la riduzione del rumore e l'affidabilità a lungo-termine.
3. Integrità dei materiali e biocompatibilità
La lavorazione CNC preserva la struttura del materiale rispetto ai processi che comportano uno stress termico eccessivo. Ciò garantisce:
Resistenza strutturale
Resistenza alla corrosione
Stabilità a lungo-termine negli impianti o nei dispositivi chirurgici
Strategie attuabili di lavorazione CNC (soluzione Bishen)
Di seguito sono riportate strategie di lavorazione pratiche e reali-che puoi applicare immediatamente quando lavori con un fornitore di CNC-basate sulla capacità di lavorazione medicale integrata in piccoli-lotti di Bishen.

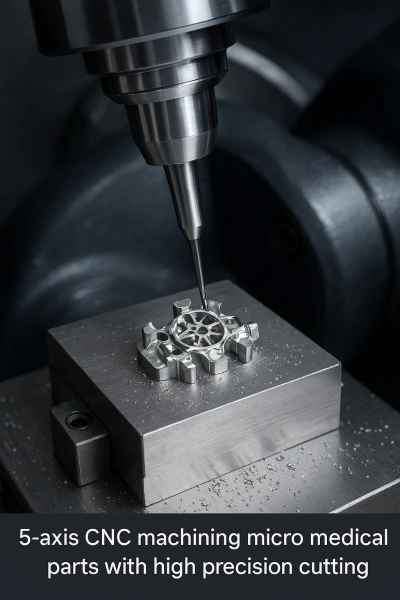

1. Utilizzare la lavorazione simultanea a 5 assi per microcaratteristiche
Elimina configurazioni multiple
Migliora la precisione e l'accuratezza del posizionamento
Garantisce una migliore continuità sulle superfici curve dei componenti della pompa
2. Strategia di attrezzamento per microparti
Utilizzare microfrese a candela da φ0,1–1 mm
Applica strumenti con rivestimento diamantato-per titanio o PEEK
Utilizza mandrini ad alta-velocità (30.000–60.000 giri/min)
Controllo rigoroso dell'usura dell'utensile per tolleranze di ±2–5 μm
3. Controllo del processo per coerenza
Ispezione CMM al 100% per dimensioni critiche
Monitoraggio SPC su alberi, cave e fori
Sbavatura automatizzata per bordi-senza bave
4. Gestione dei materiali
Tracciabilità completa dei lotti di titanio e PEEK
Certificato di conformità (COC) e documenti di biocompatibilità inclusi
Conclusione
La lavorazione CNC in piccoli lotti-non è semplicemente un metodo di produzione-è la spina dorsale dell'innovazione dei moderni dispositivi medici. Per gli OEM che cercano soluzioni mediche miniaturizzate, ad alte-prestazioni e completamente integrate, la micro-lavorazione CNC offre flessibilità, precisione e affidabilità senza pari.
Con il fornitore giusto e la strategia di lavorazione adeguata, puoi accelerare lo sviluppo, migliorare le prestazioni dei dispositivi e soddisfare con sicurezza gli standard normativi globali.
