Lavorazione CNC del rame: selezione della qualità, costi reali e perché la maggior parte degli scarti avviene prima del primo taglio

Lavorazione CNC del rame: selezione della qualità, costi reali e perché la maggior parte degli scarti avviene prima del primo taglio

Il tuo ingegnere specifica il rame C101 per la massima conduttività. Il tuo fornitore lo quota, esegue il lavoro e spedisce le parti con bave su ogni foro praticato e tolleranze scostate di 0,05 mm. Rifiuti il ​​lotto. Lo-eseguono nuovamente. Stesso risultato. Ti sembra familiare?

Questo è uno dei modelli di fallimento più comuni che vediamolavorazione CNC del rame- non perché l'officina non disponesse di attrezzature, ma perché il rame puro punisce gli errori di processo che altri materiali perdonano. Il rame non si scheggia in modo netto. Si imbratta, si incastra e si attacca agli utensili in modi che l'alluminio e l'acciaio semplicemente non fanno. Se l'officina non modifica il proprio approccio da zero - geometria degli utensili, velocità, strategia del refrigerante, fissaggi - il tasso di scarto aumenta rapidamente, così come i costi.

Questo articolo illustra ciò che effettivamente determina qualità e costiparti lavorate a CNC in rame, in modo da poter qualificare i fornitori in modo più accurato ed evitare il ciclo di ri-esecuzione.

Perché la lavorazione CNC del rame è più difficile di quanto sembri

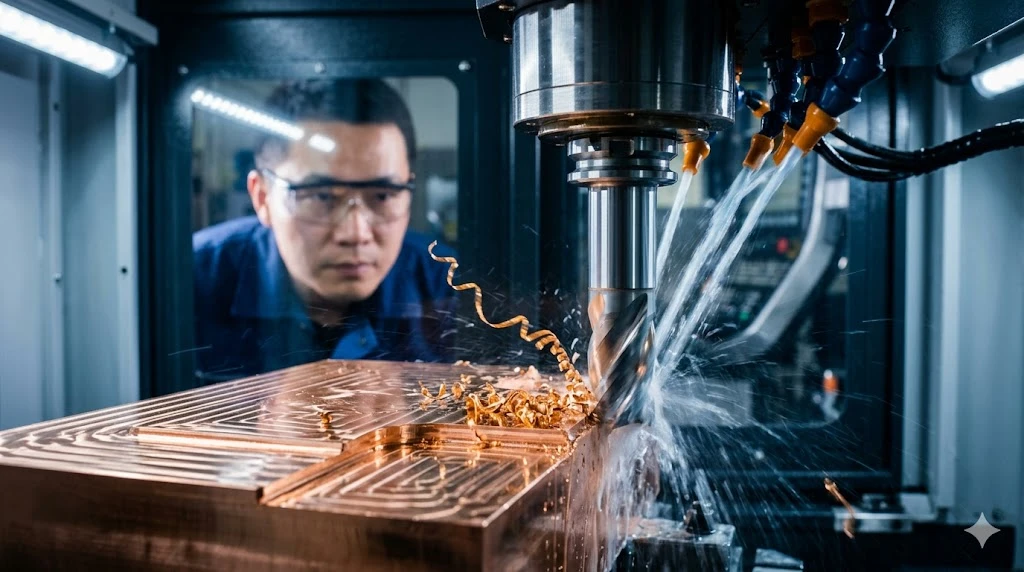

Il problema principale è ciò che i macchinisti chiamano build-up edge (BUE). Poiché il rame puro è così duttile, il materiale non si stacca in modo netto dall'utensile - ma si spalma e si salda a freddo-sul tagliente. Una volta che si forma BUE, lo strumento è effettivamente noioso. Smette di tagliare e inizia ad arare, il che distrugge la finitura superficiale, fa saltare le tolleranze e genera le pesanti sbavature che si vedono sui fori praticati e sulle tasche fresate.

La soluzione non è esotica. Richiede utensili in metallo duro non rivestiti, ad alta-lucidatura con angoli di spoglia positivi aggressivi - utensili che tagliano anziché spingere. Le velocità devono rimanere sufficientemente elevate da generare un taglio pulito e il flusso del refrigerante deve essere sufficiente a eliminare i trucioli prima che vengano risaldati. La duttilità del rame provoca sbavature quando l'utensile da taglio rimane sul materiale troppo a lungo invece di tagliare in modo netto, creando-bordi accumulati che riducono l'efficienza dell'utensile e influiscono sulla qualità della superficie. La finestra del processo è reale e le officine che lavorano il rame nello stesso modo in cui lavorano l'ottone produrranno costantemente parti difettose.luvata

C'è un secondo problema che coglie di sorpresa gli acquirenti: il fissaggio. Il rame è abbastanza morbido da deformarsi sotto la pressione del morsetto. Se la tua parte ha pareti sottili o caratteristiche a sbalzo, la strategia di fissaggio deve tenerne conto, altrimenti misurerai la distorsione dopo lo sbloccaggio che non era visibile sulla macchina.

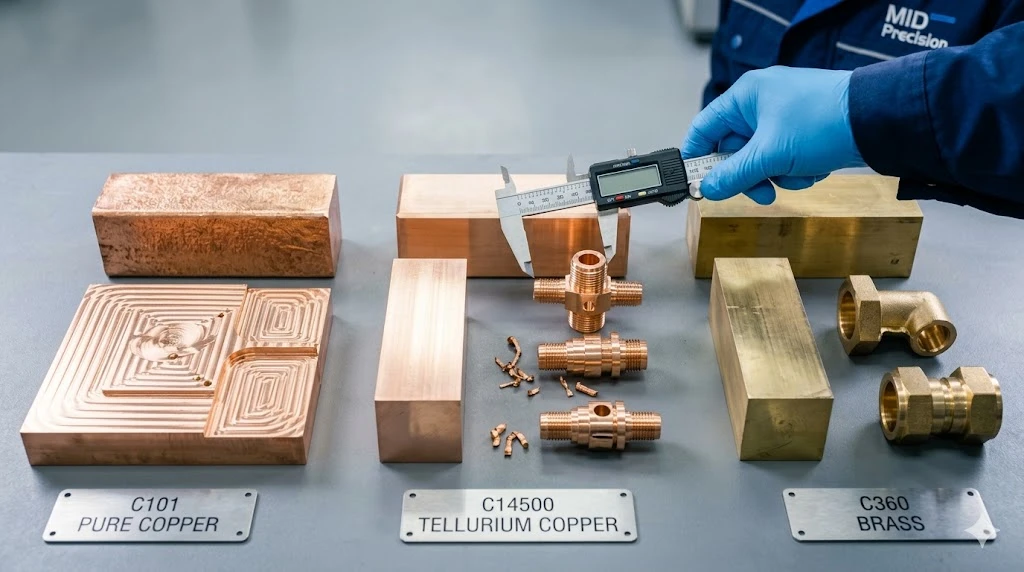

Selezione del grado di lavorazione CNC del rame: inizia qui

La maggior parte dei callout stampati dicono semplicemente "rame". Non è abbastanza. Il grado determina la lavorabilità, la conduttività e, in ultima analisi, se il lavoro è fattibile con le tolleranze necessarie. Ecco come si accumulano i voti principaliSelezione del grado di lavorazione CNC del rame:

Se la tua applicazione richiede una conduttività superiore al 90% IACS e stai ordinando quantità superiori ai prototipi, vale la pena parlare del modello C14500. Gradi come C14500 (rame tellurio) sono progettati specificamente per risolvere le difficoltà di lavorazione del rame puro - aggiungendo piccole quantità di tellurio. Queste leghe creano trucioli corti e fragili anziché lunghi e filamentosi, aumentando il grado di lavorabilità a circa l'85%, con solo un lieve calo della conduttività fino a circa il 90–93% IACS. Abbiamo visto questo passaggio salvare interi progetti da cicli di scarto su parti complesse di piccoli lotti-.Richconn

Per le applicazioni di semiconduttori e vuoto in cui C101 non è-negoziabile, il processo necessita solo di un controllo più rigoroso - è fattibile, ma l'azienda deve sapere a cosa si sta iscrivendo.

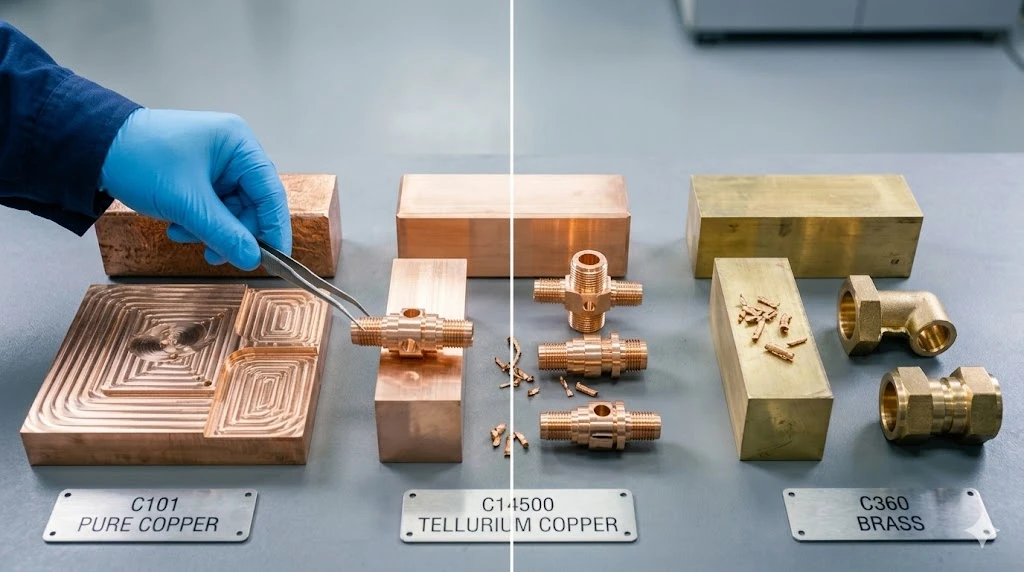

Lavorazione CNC rame vs ottone: quando cambiare

Gli acquirenti ci chiedono spesso se possono sostituire il rame con l'ottone per risparmiare sui costi e ridurre la complessità della lavorazione. La risposta dipende interamente dalla funzione.

Lavorazione CNC rame vs ottonenon è un confronto di qualità - è una conversazione sui requisiti. Se il tuo componente si trova in un percorso ad alta-corrente, una sbarra collettrice, un componente di messa a terra o qualsiasi cosa in cui è importante una conduttività superiore al 50% IACS, l'ottone non funzionerà. Se la parte è strutturale, un raccordo o un componente decorativo in cui le prestazioni elettriche non sono l'obiettivo, le macchine in ottone a lavorazione libera-(C360) sono più pulite, mantengono tolleranze più strette in modo più uniforme e costano meno per parte.

Il costo reale dell'utilizzo del rame quando l'ottone funzionerebbe non è solo il prezzo del materiale - ma è il tempo di ciclo più lungo, il maggiore consumo di utensili e l'ispezione più rigorosa rispetto a quella puralavorazione CNC del ramerichiede.

Ciò che determina il costo delle parti in rame lavorate di precisione

Costo delle parti in rame lavorate di precisionepiù che parti equivalenti in alluminio per ragioni che esulano dalla materia prima. I prezzi del rame al LME sono rimasti volatili fino alla fine del 2025 e fino al 2026, con Goldman Sachs Research che prevede una media di 10.710 dollari per tonnellata in H1 2026 -, circa 3–4 volte il prezzo dell'alluminio su base al-chilo. Ma spesso il materiale non è il principale fattore di costo nei lavori di precisione in piccoli-lotti. I fattori di processo colpiscono più duramente:Goldman SachsRicerche di mercato esperte

Consumo di strumentisul rame puro è significativamente più elevata che sull'alluminio. La formazione di BUE smussa gli strumenti più velocemente e le officine che non prevedono questo problema utilizzano strumenti usurati (scarsa finitura superficiale, parti scartate) o stanziano budget per modifiche più frequenti (costo più elevato per parte).

Tempo di ciclosi estende perché il rame richiede velocità di avanzamento inferiori nelle passate di finitura per mantenere la qualità della superficie. La sgrossatura può essere aggressiva, ma la strategia di finitura è quella in cui il rame separa i laboratori attenti da quelli veloci.

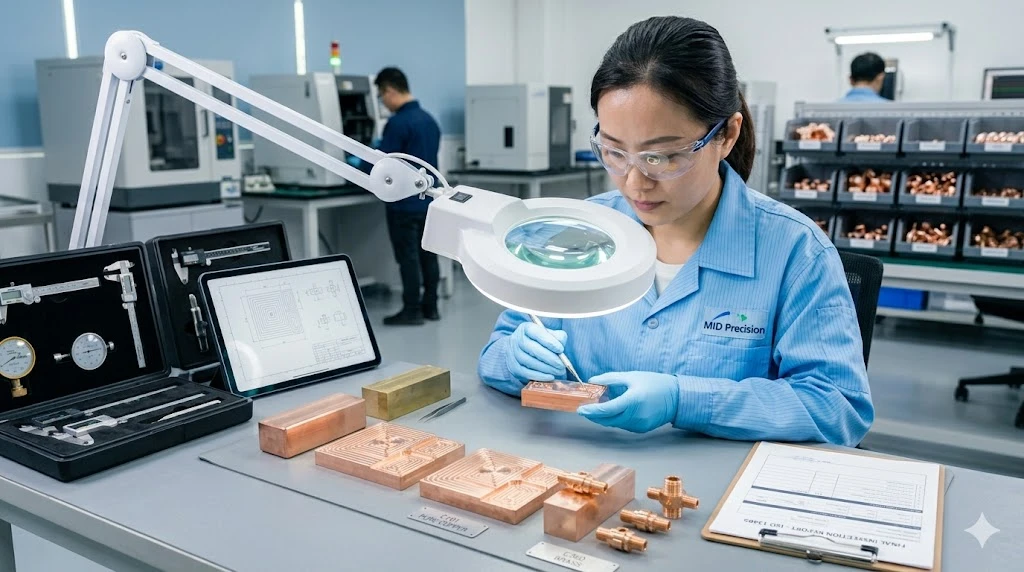

Operazioni secondarie- la sbavatura, in particolare - sono quasi sempre necessarie sulle parti in rame. Tienilo in considerazione quando confronti le citazioni. Un preventivo che sembra economico ma che non include la sbavatura ti sorprenderà durante l'ispezione.

Spese di ispezioneanche le parti in rame con tolleranza-ristretta sono reali. La morbidezza del rame fa sì che le parti possano deformarsi leggermente durante la misurazione se la forza di tastatura della CMM non viene impostata correttamente. Questo non è un problema con la parte - è un problema di protocollo di fissaggio e misurazione.

Come MID Precision affronta i lavori in rame

Presso MID utilizziamo il rame in una vasta gamma di applicazioni - piastre fredde per dissipatori di calore, elettrodi EDM, componenti di schermatura RF e connettori elettrici personalizzati per i clienti dell'automazione industriale. L'impostazione del processo sul rame non è mai la stessa dell'alluminio e non lo trattiamo in questo modo.

In un recente lavoro che coinvolgeva piastre di diffusione del calore in rame C110-per un cliente di elettronica di potenza - spessore della parete 2 mm, canali di raffreddamento fresati, tolleranza ±0,01 mm sulla larghezza del canale - la chiamata chiave era il fissaggio. Abbiamo realizzato una configurazione dedicata delle ganasce morbide-per distribuire la forza di serraggio in modo uniforme sulla faccia della parte anziché su tre punti. Questo da solo ha eliminato la distorsione post-sblocco che avevamo notato in un precedente prototipo. Il primo-articolo ha superato l'ispezione CMM in tutte le sue funzionalità.

Per i lavori C101 in cui le specifiche di conduttività sono fisse, utilizziamo metallo duro non rivestito a velocità elevate del mandrino con un elevato-volume di refrigerante e ispezioniamo le condizioni degli utensili ogni cinque parti con caratteristiche di tolleranza-stretta. Non si tratta di ingegneria di processo affascinante - è solo la disciplina richiesta dal rame.

NostroCapacità di lavorazione CNCcoprono lavori a 3, 4 e 5 assi, con capacità di tolleranza fino a ±0,002 mm e rugosità superficiale fino a Ra 0,02μm. Nostroparti di precisionespaziano da rame, leghe di alluminio, acciaio inossidabile, titanio e tecnopolimeri -, tutti lavorati secondo il nostro sistema di qualità conforme alla norma ISO 13485 con tracciabilità digitale completa dal certificato delle materie prime al rapporto di ispezione finale.

Domande frequenti: cosa chiedono gli ingegneri dell'approvvigionamento sulla lavorazione CNC del rame

D: La mia stampa riporta C101, ma il mio fornitore continua a consigliare C110 o C14500. Dovrei respingere?

Dipende dall'applicazione. C101 è la scelta giusta per ambienti sotto vuoto, apparecchiature per semiconduttori e qualsiasi applicazione in cui la contaminazione dell'ossigeno rappresenta un problema. Per i componenti elettrici generali in cui la conduttività deve solo essere elevata anziché massima, C110 o C14500 possono fornire prestazioni funzionali equivalenti con migliore coerenza dimensionale e minoricosto delle parti in rame lavorate di precisione. Chiedi al tuo fornitore di quantificare la differenza di conduttività - se rientra nelle specifiche, vale la pena considerare la sostituzione.

D: Perché la lavorazione del rame costa molto di più rispetto all'alluminio per quello che sembra lo stesso pezzo?

Tre fattori: costo della materia prima (~3–4× alluminio in peso), maggiore consumo di utensili a causa della formazione di BUE e tempi di ciclo di finitura più lunghi per mantenere la qualità della superficie. In piccoli lottilavorazione CNC del rame, i costi generali del processo spesso superano il delta del costo del materiale. Le aziende che quotano lavori di rame nello stesso modo in cui quotano l'alluminio sono sotto-quotazioni (e taglieranno le scorciatoie sull'esecuzione) oppure non hanno gestito molto rame.

D: Abbiamo bisogno di parti in rame-berillio (C17200). È qualcosa che i fornitori cinesi possono gestire in sicurezza?

Sì, ma conferma i protocolli di sicurezza del negozio prima di effettuare l'ordine. Le polveri e i fumi di rame-berillio rappresentano un grave pericolo respiratorio - l'officina necessita di un sistema di filtraggio dell'aria dedicato, di un liquido refrigerante ad alto-volume e di operatori addestrati che comprendano il materiale. Non è complicato, ma deve essere a posto. Chiedi specificamente informazioni sulla loro procedura di gestione di BeCu, non solo sulla loro capacità di lavorazione generale.

D: Qual è la tolleranza più stretta che puoi mantenere su una parte in rame in produzione, non solo su un prototipo?

Per la produzione di parti in rame, è possibile ottenere ±0,01–0,02 mm con un controllo del processo coerente e un fissaggio adeguato. Più stretto di quello - fino a ±0,005 mm - è possibile su caratteristiche specifiche ma richiede la verifica CMM per-parte e un maggiore sovraccarico dell'attrezzatura. Inlavorazione CNC rame vs ottoneIn confronto, l’ottone manterrà tolleranze più strette in modo più coerente nella produzione in volumi. Se ti stai spingendo al di sotto di ± 0,01 mm sul rame, assicurati che i requisiti funzionali lo richiedano effettivamente prima di impegnarti a rispettare quelle specifiche.

Pronto per eseguire le tue parti in rame?

Se hai un componente in rame che ha dato problemi in altre officine - tolleranze incoerenti, problemi di finitura superficiale, tasso di scarto elevato -inviaci la tua stampa. Insieme alla citazione ti forniremo una revisione del DFM, inclusa una raccomandazione sul voto se il callout ha spazio per la discussione.

Per le prime-richieste, il nostro team tecnico generalmente risponde entro 24 ore.Parla con i nostri ingegneririguardo ai tuoi requisiti di lavorazione del rame - ti diremo in anticipo di cosa ha bisogno il lavoro e quanto costerà.
