Nel mondo della produzione di apparecchiature per semiconduttori,la qualità della superficie non è solo una questione estetica-ma è una questione di funzionalità, longevità e precisione. Componenti come mandrini per wafer, supporti per lenti e guide di precisione devono soddisfare non solo le tolleranze dimensionali, ma anche quelle specificherequisiti estremi di finitura superficiale, spesso di seguitoRa 0,1 μm.
Perché la finitura superficiale-nanometrica è importante
Le apparecchiature per semiconduttori ad alte-prestazioni fanno molto affidamento sulla precisione del contatto e sulla compatibilità con le camere bianche. Una rugosità superficiale che supera le soglie nanometriche può:
Interferire conprecisione del posizionamento dei wafer
Aumentoattrito e usuradurante il movimento
Causadiffusione del segnale ottico, influenzando la fotolitografia
Crearetrappole di particelle, aumentando i rischi di contaminazione
Ad esempio, aanello di supporto dello stadio wafercon una rugosità superficiale superiore a quella specificata può causare micro-vibrazioni, riducendo la precisione di posizionamento e degradando la resa.
La sfida della lavorazione CNC
Raggiungere una finitura superficiale Ra inferiore o uguale a 0,1 μm va ben oltre i processi CNC standard. Gli strumenti e i parametri tradizionali spesso lasciano micro-graffi, segni di lavorazione o stress residuo-tutti inaccettabili negli ambienti dei semiconduttori.
Il nostro approccio alla qualità a livello-nanometrico
ABISHEN Precisione, abbiamo sviluppato flussi di lavoro di lavorazione specifici per applicazioni sensibili alla superficie-:
Utilizzo diutensili in metallo duro a grana ultra-finecon geometrie personalizzate
Passate di lucidaturaintegrati nei percorsi utensile finali
Sistemi di controllo del liquido di raffreddamentoper evitare micro-lacerazioni-indotte dal calore
Coordinamento conCMM e interferometri a luce bianca-per convalidare la rugosità
Ogni parte viene sottoposta a un'ispezione in più-fasi non solo per le tolleranze dimensionali, ma anche perconsistenza superficiale inferiore al-micronsu tutti i piani di contatto.

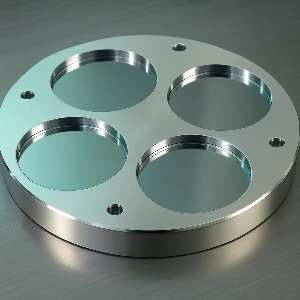

Caso reale: piastre di supporto per wafer con finitura a specchio-
Un cliente richiedeva piastre wafer in alluminio con una finitura superficiale migliore diRa 0,05μm, uniforme su tutto l'apparecchio. Utilizzando tecniche di finitura ottimizzate ad alta-velocità e strategie di lucidatura personalizzate, abbiamo fornito componenti che superano le specifiche-pronti per l'assemblaggio in camera bianca a livello EUV-.
Non lasciare che la finitura superficiale mini il tuo sistema
L'imperfezione della superficie su scala nanometrica può tranquillamente compromettere i tuoi meccanismi più precisi. Se la tua richiesta lo richiedefiniture di grado-ottico, Oprestazioni di attrito superiori, parla con noi. Ti aiuteremo a garantire che le tue parti soddisfino entrambitolleranzaEstruttura.
