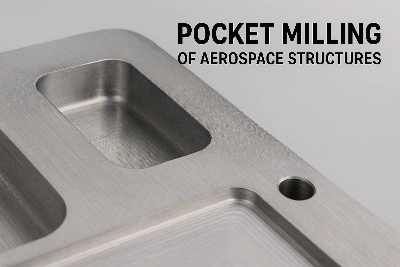

I telai della fusoliera e i longheroni delle ali degli aerei spesso subiscono una rimozione aggressiva del materiale tramite fresatura di tasche per ridurre il peso. Queste "tasche di alleggerimento" sono essenziali per l'efficienza strutturale-ma creano una sfida nascosta: quando il materiale interno viene rimosso, le tensioni residue vengono rilasciate in modo non uniforme, portando alla deformazione o alla distorsione della parte.
La sfida
La fresatura di tasche allevia-lo stress di produzione e di trattamento termico-intrappolato nel materiale solido. Senza un attento controllo, questo rilievo può causare deviazioni geometriche visibili di nervature, bordi o superfici di montaggio. Per i componenti strutturali ad alta-precisione, anche una minima deformazione rende le parti inutilizzabili o richiede riparazioni costose.
Approccio risolutivo
Abbiamo sviluppato una tecnica su più-livelli per contrastare il rischio di deformazione:
Sequenze di lavorazione simmetriche
La lavorazione delle tasche viene eseguita secondo uno schema speculare e alternato-ad esempio, fresando tasche dai lati opposti in successione-per bilanciare il sollievo dallo stress e ridurre al minimo la tendenza alla deformazione.
Sollecitazione intermedia-Ricottura di sollievo
La ricottura a metà-processo eseguita a temperature controllate (~300–400 gradi per le leghe di alluminio o livelli appropriati per titanio/leghe) allenta lo stress residuo prima dei tagli di finitura finali.
Parametri di taglio a basso-stress
L'impegno radiale ridotto, le velocità di avanzamento inferiori e il fluido da taglio refrigerato si combinano per mantenere al minimo assoluto lo stress termico e meccanico indotto dal taglio-.
Risultati raggiunti
La deformazione è stata ridotta a < 0,02 mm su un pannello di alleggerimento da 1 metro rispetto a > 0,1 mm inizialmente
Le parti finali hanno soddisfatto la planarità e la tolleranza di assemblaggio senza rilavorazioni
L'impatto sul tempo ciclo è mantenuto al di sotto del 10% grazie alla pianificazione ottimizzata della ricottura
Quando è necessario alleggerire componenti strutturali di grandi dimensioni tramite la fresatura di tasche, il processo non riguarda solo la rimozione del materiale-maprevedere e gestire il rilascio dello stress. Attraverso la simmetria controllata, il trattamento termico e il taglio delicato, garantiamo che ogni tasca fresata lasci la parte più vicina alla realtà, non più lontana dalle specifiche.
Se questo corrisponde alle sfide che stai affrontando-deformazione in grandi tasche fresate, planarità di precisione negli alloggiamenti strutturali-lasciami il tuo file di lavoro (STEP o IGES) e ti proporrò una strategia equilibrata di gestione delle sollecitazioni su misura per il tuo materiale e la tua macchina.
