Nel settore aerospaziale, le leghe di titanio sono ampiamente utilizzate grazie al loro eccezionale rapporto resistenza-in-peso, resistenza alla corrosione e resistenza al calore. Quando progettate in strutture a pareti sottili-pareti-come alloggiamenti, staffe e telai-queste leghe presentano sfide significative nella lavorazione. Dal mio punto di vista di macchinista di precisione, il successo non dipende solo dalla macchina ma dal controllo completo delle strategie di pianificazione del processo, attrezzaggio e taglio.
Perché le parti in titanio-con pareti sottili sono importanti
Ogni grammo conta nelle strutture degli aerei. Riducendo lo spessore delle pareti mantenendo la robustezza, le parti a parete sottile-in titanio riducono significativamente il peso senza sacrificare la sicurezza. Allo stesso tempo, questi componenti devono soddisfare rigorose tolleranze dimensionali e requisiti di qualità superficiale, poiché anche piccole distorsioni possono compromettere assemblaggio e prestazioni.
Sfide chiave nella lavorazione-del titanio a pareti sottili
Bassa conduttività termica– Il calore si concentra sul bordo dell'utensile, accelerando l'usura e rischiando la deformazione.
Robustezza del materiale– Forze di taglio elevate causano vibrazioni e deflessioni, soprattutto su pareti sottili.
Distorsione durante la lavorazione– Un fissaggio inadeguato o percorsi utensile aggressivi portano a errori di ritorno elastico e dimensionali una volta sbloccati.
Caso di studio: staffa aerospaziale in titanio

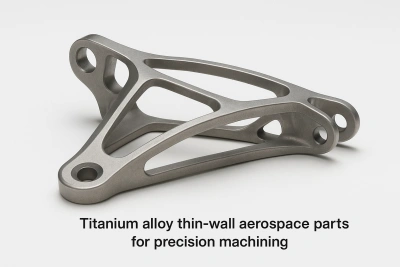

Una volta abbiamo lavorato aStaffa per parete sottile Ti-6Al-4Vper un cliente aerospaziale, che misura 280 mm × 160 mm × 30 mm, con uno spessore minimo della parete di appena1,2 mm. Il requisito di tolleranza era di ±0,02 mm, con finitura superficiale Ra1.6 e la parte doveva superare i test di fatica.
Sfide incontrate:
Ritorno dimensionale-dopo la semi-finitura, deviazione superiore a 0,05 mm.
Rapida usura dell'utensile, che richiede la sostituzione ogni 2-3 parti.
Le nostre soluzioni:
Stock da 0,5 mm lasciato durante la sgrossatura e nervature di processo aggiunte per il supporto.
Sono stati applicati dispositivi personalizzati a ganasce morbide-per stabilizzare le sezioni di pareti-sottili.
Fresatura adattiva utilizzata con impegno radiale ridotto per ridurre al minimo il calore.
Ispezione provvisoria della CMM condotta dopo la semi-finitura per correggere i valori di compensazione.
Risultati raggiunti:
Il rendimento del primo-passaggio è aumentato a95%.
Rugosità superficiale migliorata aRa1.2.
Tempi di consegna ridotti del20%rispetto alle aspettative del cliente.
BishenSoluzione
ABishen, abbiamo sviluppato un approccio pratico alla lavorazione per parti aerospaziali a pareti sottili-in titanio. Ciò include una combinazione equilibrata diprogettazione dei dispositivi, strategie del percorso utensile e controllo delle sollecitazioni. Piuttosto che una ricetta standard, si tratta di un sistema flessibile collaudato in molteplici progetti aerospaziali per migliorarli entrambistabilità ed efficienza di consegna.
Non riveleremo ogni dettaglio qui, ma se stai affrontando sfide simili, la nostra soluzione potrebbe aiutarti a ottenere la precisione e la coerenza di cui hai bisogno.
