Nella produzione aerospaziale, la tolleranza standard è di ±0,005 mm (0,0002 pollici) o superiore. Il raggiungimento di questa precisione dipende dall'attrezzatura avanzata a 5-assi, da strumenti precisi, da strategie CAM ottimizzate e da un rigoroso controllo di qualità. Questo articolo spiega gli approcci pratici, include un caso reale e introduce una strategia concisa di soluzione intermedia per le parti aerospaziali.
1. Perché la tolleranza di ±0,005 mm è importante
I componenti aerospaziali sono altamente sensibili alla sicurezza, alla fatica e all'assemblaggio:
Parti-critiche del volo: Piattaforme delle lame, superfici di accoppiamento delle valvole.
Strutture a parete-sottili: Spessore inferiore a 1 mm, soggetto a distorsione termica.
Componenti multi-funzionalità: Gli alloggiamenti o le staffe con decine di caratteristiche necessitano di riferimenti di riferimento coerenti.
Gli OEM in Europa e negli Stati Uniti spesso specificano tolleranze di ±0,005 mm per dimensioni, caratteristiche geometriche e precisione di posizionamento.
2. Raggiungere ±0,005 mm in produzione
2.1 5-Funzionalità CNC dell'asse
La lavorazione aerospaziale ad alta-precisione si basa su:
Ripetibilità dell'asse lineare Inferiore o uguale a ±0,001 mm
Precisione dell'asse rotante Inferiore o uguale a 3 arc-sec
Compensazione termica e struttura rigida
Metrologia-macchina (sonde Renishaw, misurazione di strumenti laser)
La ripetibilità a lungo-termine è più importante della precisione occasionale dei campioni.
2.2 Gestione degli strumenti
Controllo della durata dell'utensile per ogni parte
Eccentricità del mandrino Inferiore o uguale a 2 µm
Portautensili ad espansione termica e interfaccia HSK
2.3 Strategia CAM
La lavorazione a 5 assi-con morsetto singolo riduce gli errori di riferimento
La semi-finitura garantisce un margine di stock uniforme
Le parti a parete-sottile utilizzano una lavorazione segmentata e percorsi di taglio costanti
3. Controllo di qualità per coerenza
3.1 Ispezione di precisione
CMM di grado- aerospaziale (MPE inferiore o uguale a 1.7 + L/350 µm)
Documentazione FAI/AS9102/PPAP
Tracciabilità completa di materiali, strumenti e processi
3.2 Controllo ambientale
Stanza a temperatura-controllata 20 ± 0,5 gradi
Lavorazione e ispezione nella stessa zona termica
4. Vantaggi della lavorazione a 5 assi per parti aerospaziali
Riduce la dipendenza dai dispositivi e la deriva del datum
Migliora la precisione posizionale e geometrica
Gestisce componenti complessi: pale, alloggiamenti, cavità, blocchi valvole
Maggiore efficienza con produzione in lotti costante

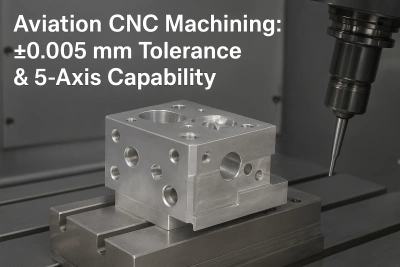

5. Caso di studio: blocco valvole aerospaziale che raggiunge ±0,005 mm
Requisiti:
Materiale: acciaio inossidabile 17-4PH
Caratteristiche: Fori trasversali, cavità interne, superfici di accoppiamento
Tolleranze: ±0,005 mm per le posizioni dei fori
Strategia:
Lavorazione a 5 assi-con morsa singola per tutte le funzionalità critiche
Runout dell'utensile Inferiore o uguale a 2 µm per una finitura di precisione
Semifinitura segmentata-con percorsi di taglio costanti
Sondaggio-macchina e compensazione termica
Risultato:
Precisione della posizione del foro ±0,003–0,004 mm
Lotto da 100 pezzi senza rilavorazioni
Fornitore approvato per la produzione aerospaziale-a lungo termine
Ciò dimostra come la pianificazione sistematica e la capacità a 5 assi trasformino le tolleranze di ±0,005 mm in risultati batch affidabili.
6. Soluzione intermedia: strategia aerospaziale pratica
Mid Solution fornisce passaggi concisi e attuabili per raggiungere la precisione aerospaziale:
Un-Datum flusso a 5 assi– Consolida le caratteristiche critiche in un unico sistema di coordinate, riducendo al minimo la deriva posizionale.
Semifinitura stock uniforme.-Finitura– Mantiene un margine di stock costante per parti con pareti sottili-e cavità profonde per ridurre la deformazione.
Modelli di utensili e pezzi da lavorare– I modelli predefiniti per la durata dell'utensile, il materiale e la strategia delle caratteristiche garantiscono risultati coerenti.
Sul-circuito metrologico della macchina– Il sondaggio in tempo reale-con compensazione termica riduce la variazione del lotto, in particolare per le parti in titanio o Inconel.
Queste strategie trasformano la precisione del CNC aerospaziale da basata sull'esperienza-asistematico e ripetibile.
7. Conclusione
Per ottenere una tolleranza di ±0,005 mm nella lavorazione CNC aerospaziale è necessario un sistema completo:
Attrezzatura-a 5 assi di fascia alta
Gestione rigorosa degli utensili
Strategia CAM ottimizzata
QA e ispezione completi
Controllo termico stabile
Insieme, queste pratiche garantiscono componenti aerospaziali ripetibili e di alta-precisione adatti ai requisiti OEM europei e statunitensi.
