Nel campo della produzione di macchinari di precisione moderni, il foro centrale, come riferimento di posizionamento di base per la programmazione CNC, è sempre stato un anello chiave nella strategia di bloccaggio del pezzo. Anche se l'attuale standard GB/T145 è in uso da decenni, con la diffusione dei centri di lavoro con collegamento a cinque assi, la sua ottimizzazione coordinata con la tecnologia CNC merita ancora una discussione approfondita.
Tre funzioni principali del foro centrale nella lavorazione CNC
Il primo è il posizionamento: attraverso i fori centrali su entrambe le estremità per stabilire una linea centrale unificata e stabile, in modo che altre caratteristiche possano essere elaborate successivamente e la precisione possa essere mantenuta.
Il secondo è facilitare il bloccaggio, sostenere il peso e la forza di taglio del pezzo.
Il terzo serve per collegare altre parti attraverso il foro centrale filettato o per facilitare il sollevamento.

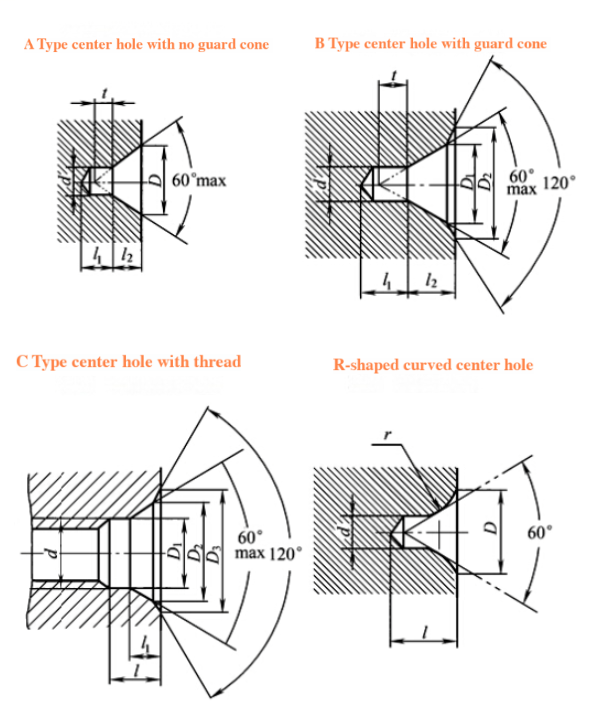

Successivamente, diamo un'occhiata ai tipi comuni di foro centrale: lo standard GB/T145 prevede quattro tipi: A, B, C e R. Sono mostrati nella figura seguente:
Tipi di foro centrale tradizionali e compatibilità con i processi CNC
Applicazione speciale del foro centrale standard tedesco DIN332 nel campo CNC
Gli utenti tedeschi di macchine utensili dovrebbero prestare particolare attenzione: il tipo DIN332-C adotta un angolo del cono principale di 60 gradi + 30 gradi di design dell'angolo del cono ausiliario, che si adatta perfettamente al sistema di mandrino HSK del tornio CNC Hardinge. Il suo foro filettato di tipo D supporta la commutazione rapida di dispositivi modulari, che è particolarmente adatto per i requisiti di linee di produzione flessibili come l'alloggiamento del differenziale automobilistico.
Matrice decisionale dei parametri di processo CNC
È necessaria una valutazione completa quando si seleziona la specifica del foro centrale:
Calcolo del diametro minimo dell'estremità dell'albero e dell'area di interferenza del portautensile
Compensazione della forza centrifuga causata dalla qualità del pezzo (formula: F=mω²r)
Analisi della simulazione della forza di taglio (si consiglia il modulo della forza di taglio Mastercam)
Uniformità di riferimento degli errori cumulativi in più processi
Ad esempio, durante la lavorazione dei mandrini dell'energia eolica (materiale 34CrNiMo6), è preferibile utilizzare fori centrali di tipo B- con punte in metallo duro rivestite in PVD e utilizzare il taglio a velocità lineare costante (Vc=180m/min) nella fase di tornitura di sgrossatura e passare agli utensili CBN per la tornitura a specchio durante la lavorazione di precisione.
Integrazione della tecnologia di frontiera
L'attuale sistema CNC intelligente ha raggiunto:
L'ispezione visiva compensa automaticamente l'usura del foro centrale (precisione CCD ±2μm)
Previsione della deformazione del bloccaggio basata sui gemelli digitali
Processo di raffreddamento con azoto liquido per fori centrali durante la lavorazione di componenti in lega di titanio
Queste innovazioni integrano profondamente gli standard tradizionali con la lavorazione CNC e continuano a promuovere scoperte nella produzione di precisione.(文章来源:iMechanics机械)
