In un'epoca in cui la comunicazione 5G e le tecnologie di rilevamento laser ad alta-potenza sono in forte espansione, la precisione di elaborazione dei fori profondi delle preforme in fibra ottica di vetro al quarzo determina direttamente l'efficienza della trasmissione del segnale ottico e la durata delle apparecchiature. Di fronte alle sfide del settore, come la lavorazione di micro-fori con un rapporto tra profondità-e-diametro superiore a 30:1 e il controllo della finitura superficiale a livello di micron-, i limiti dei processi tradizionali stanno diventando sempre più evidenti. Come superare i colli di bottiglia legati alla fragilità del materiale, agli ostacoli alla rimozione dei trucioli e al controllo di precisione della posizione di più-fori? Il caso seguente rivela un salto tecnologico fondamentale nel settore delle fibre ottiche speciali.
Contesto del caso: sfide legate alla lavorazione di fori profondi del vetro al quarzo

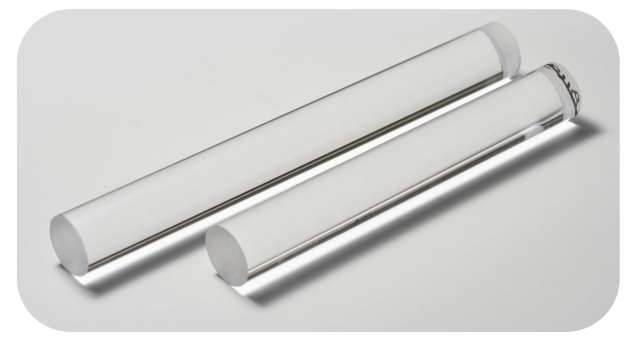

Un produttore europeo e americano di fibre ottiche speciali deve elaborare un lotto di preforme di vetro al quarzo per i componenti principali della trasmissione del segnale in fibra ottica. Le specifiche del prodotto sono cilindri con un diametro di 30 mm e una lunghezza di 250 mm. All'interno è necessario eseguire due fori passanti con un diametro di 7,8 mm e una profondità di 250 mm (rapporto profondità-/-diametro di 32:1). Il requisito di rugosità della parete del foro è Sa<0,8μm e l'errore di parallelismo dei due fori deve essere inferiore a 0,02 mm. Tali buchi profondi ad alta precisione-influiscono direttamente sull'efficienza e l'affidabilità della trasmissione in fibra ottica, ma la tecnologia di elaborazione tradizionale è difficile da soddisfare le esigenze.
Punti critici del settore e difficoltà di elaborazione
Il vetro al quarzo è diventato un materiale chiave nel settore delle fibre ottiche speciali grazie alla sua elevata durezza e al basso coefficiente di dilatazione termica, ma la sua lavorazione con fori profondi deve affrontare tre principali colli di bottiglia:
Difetti di qualità della superficie: la perforazione tradizionale fa sì che la ruvidità della parete del foro superi lo standard (Sa＞0,8μm) e sia soggetta a microfessurazioni;
Stabilità insufficiente nella lavorazione di fori profondi: quando il rapporto tra profondità-e-diametro supera 30:1, la rimozione dei trucioli è difficile, causando la rottura dell'utensile e un tasso di scarto fino al 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Soluzioni innovative: processo ad ultrasuoni e controllo dinamico
In risposta ai problemi di cui sopra, le aziende leader del settore- utilizzano tecnologie di foratura e fresatura ecologiche ed efficienti a ultrasuoni, combinate con sistemi di lavorazione di precisione:
"Taglio assistito da vibrazioni ultrasoniche": riduce la forza di taglio attraverso vibrazioni ad alta frequenza da 20-40 kHz, riduce il collasso dei bordi e i danni alla superficie e migliora la consistenza della parete del foro;
"Raffreddamento ad alta-pressione dell'acqua centrale": ottimizza la direzione del flusso e la pressione del refrigerante (5-8 MPa) per garantire l'efficienza della rimozione dei trucioli dai fori profondi ed evitare la rottura dell'utensile;
"Compensazione dinamica multi-asse": regola la velocità di avanzamento e la traiettoria in base ai dati di monitoraggio in tempo reale-per controllare l'errore di deformazione termica entro ±1μm.

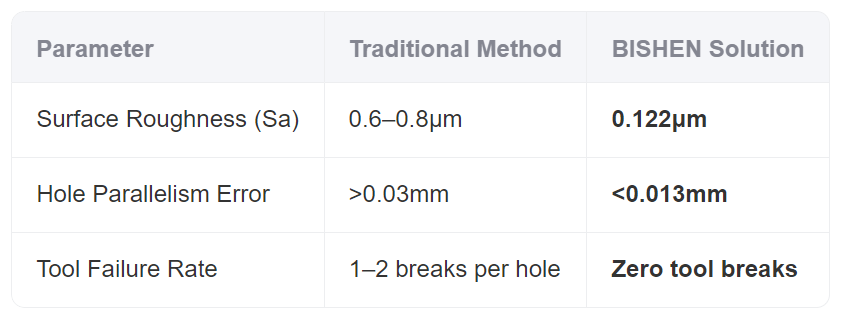

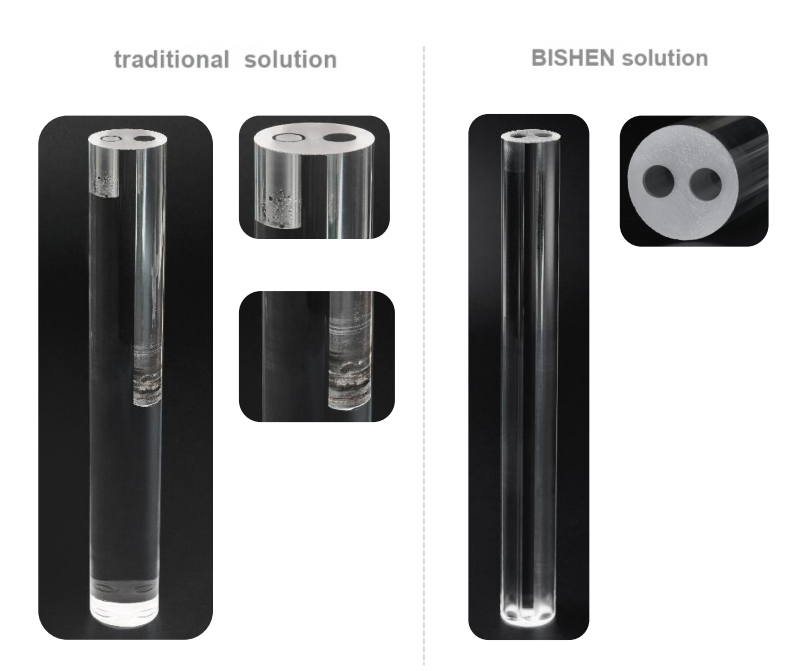

Confronto degli effetti di lavorazione
I dati misurati mostrano che la nuova soluzione aumenterà l’efficienza della lavorazione del 200%, ridurrà il costo unitario del 35% e il tasso qualificato salirà dal 48% al 97%.
Prospettive di applicazione della tecnologia
In settori ad alta-crescita come le comunicazioni 5G e il rilevamento laser, la domanda di componenti di precisione in vetro al quarzo è aumentata in media del 12% all'anno. La tecnologia di lavorazione dei fori profondi a ultrasuoni sta diventando un processo di riferimento nelle fibre ottiche speciali, negli imballaggi di semiconduttori e in altri settori grazie alla sua elevata precisione, bassi danni e forte stabilità.
A proposito di BISHEN
BISHENè un fornitore leader a livello mondiale-di soluzioni per la lavorazione di materiali superduri, focalizzato sulla ricerca e sullo sviluppo di tecnologie di produzione ad alta-precisione e le sue aree di servizio coprono le comunicazioni in fibra-ottica, l'aerospaziale e i dispositivi medici. Basandosi su tecnologie di base come l'elaborazione a ultrasuoni e il nano-laser minimamente invasivo, BISHEN ha fornito soluzioni personalizzate a clienti in più di 30 paesi, promuovendo una produzione di precisione verso l'obiettivo di "zero difetti".
Conclusione: la lavorazione di precisione dei fori profondi è la chiave per innovazioni nelle prestazioni dei componenti in vetro al quarzo. Attraverso l'innovazione tecnologica e l'iterazione dei processi, il settore soddisfa i requisiti estremi della-tecnologia all'avanguardia per materiali con maggiore efficienza e costi inferiori.
