Nel processo di lavorazione meccanica di precisione dei metalli, mi imbatto spesso in disegni di progettazione che presentano angoli interni molto acuti, scanalature profonde e strette o cavità con angoli completamente retti. Sebbene questi progetti possano sembrare ragionevoli in un modello 3D, nella lavorazione CNC effettiva sono direttamente limitati dalla geometria dell'utensile.
1. Limitazioni fisiche del diametro dell'utensile
Gli strumenti non sono infinitamente sottili; hanno sempre un diametro. Ad esempio, il diametro minimo di una comune fresa è di circa1 mm(gli strumenti più sottili tendono a rompersi).Ciò significa:

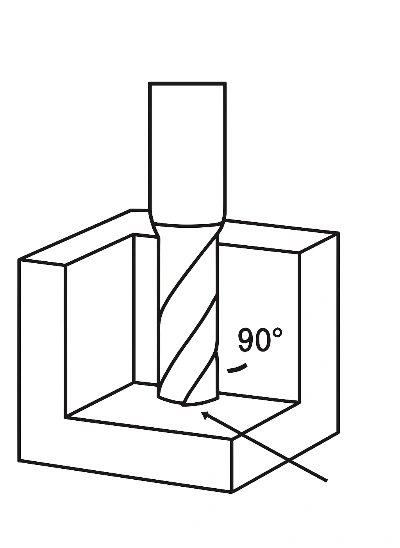

- Gli angoli interni delle cavità non possono essere lavorati ad angolo retto perfetto e possono solo essere "fresati" in angoli arrotondati.
- Più profonda è la scanalatura, peggiore è la rigidità dell'utensile, aumentando il rischio di vibrazioni e deformazioni.
2. Regole pratiche per la progettazione degli angoli arrotondati
In base alla nostra esperienza pratica, se la profondità della cavità è9 mm, si consiglia di progettare il raggio dell'angolo interno in modo che sia maggiore o uguale a3 mm(circa 1/3 della profondità). Ciò consente all'utensile di entrare agevolmente senza usura eccessiva durante la lavorazione.
3. Scanalature profonde e rigidità dell'utensile
Molti designer preferiscono progettare scanalature profonde e strette. Tuttavia, è importante capire che più lungo è l'utensile, peggiore è la sua rigidità, rendendolo più incline alla flessione durante il taglio, il che può portare a:
- Diminuzione della precisione dimensionale nella parte inferiore della scanalatura.
- Finitura superficiale scadente.
- Anche la rottura degli utensili, con un aumento dei costi.
4. Raccomandazioni per progettisti e procurement

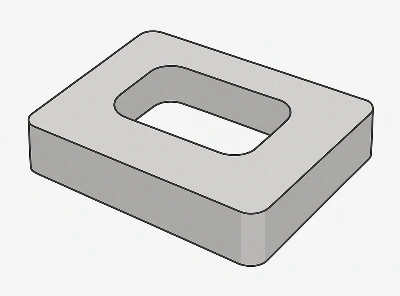

Considerare le limitazioni geometriche degli utensili durante la fase di disegno comporta numerosi vantaggi diretti:
- I progetti sono più facili da implementare, riducendo i tempi di modifica e comunicazione.
- Evitare costi aggiuntivi dovuti a progetti "non lavorabili".
- Migliorare l'efficienza della consegna.
Questo è il motivo per cui molti clienti in Europa e negli Stati Uniti prestano particolare attenzione agli angoli arrotondati e alla larghezza delle scanalature durante la progettazione, mentre alcuni stabilimenti e designer nazionali spesso trascurano questi aspetti.
Conclusione pratica:
Nella lavorazione di precisione, la geometria dell'utensile determina se è possibile realizzare un progetto. Seguendo il semplice principio di"raggio dell'angolo maggiore o uguale a 1/3 della profondità della cavità ed evitando fessure eccessivamente profonde/strette,"molti problemi di lavorazione possono essere evitati.
Bishenè l'esperienza
Noi di Bishen applichiamo questo principio nelle prime fasi del processo, esaminando i disegni dei clienti e suggerendo ottimizzazioni di raggio e scanalatura prima dell'inizio della lavorazione. Ciò non solo impedisce costose riprogettazioni, ma si allinea anche alle aspettative di molti produttori europei e statunitensi, che apprezzano la producibilità efficiente, la qualità stabile e i tempi di consegna affidabili.
