Quando si tratta di produrre parti per semiconduttori e apparecchiature fotoniche, non si tratta solo di micron-ma anche di materiali chespingere la lavorazione CNC ai suoi limiti fisici. Componenti comemandrini per wafer, camere al plasma, Edispositivi di allineamentosono sempre più costituiti damateriali ultra-duriPiaceceramica, carburo di tungstenoo acciai inossidabili temprati.
La sfida: quando il materiale reagisce
I materiali ultra-duri sono essenziali per la durabilità, la stabilità termica e la resistenza alla corrosione, soprattutto negli ambienti con semiconduttori ad alto-vuoto e ad alta-temperatura. Ma comportano grandi sfide:
Forze di taglio estremamente elevate
Usura rapida dell'utensile, anche con utensili in metallo duro rivestito o diamantati
MicrocrackingOdeformazione termicacon lavorazione convenzionale
Prenderecomponenti ceramici avanzati, ad esempio. In un progetto che prevedeva un anello di supporto per wafer di nitruro di silicio, la durezza del materiale superava HRA 90. Gli utensili standard si sono guastati in pochi minuti e l'accumulo di calore ha causato microfratture superficiali.
Perché la lavorazione convenzionale fallisce
Le configurazioni di lavorazione tradizionali hanno difficoltà con questi materiali perché:
Le frese standard non possono sopportare la durezza
Un attrito elevato porta a un calore eccessivo, che distorce la parte o riduce la durata dell'utensile
Vibrazioni o chiacchiere creano fratture fragili nella ceramica o nei carburi
Ciò rende particolarmente difficile mantenere le tolleranze nelle parti constretti vincoli dimensionali, come porta lenti ottiche o montature metrologiche.
Il nostro approccio: strategia del percorso utensile + ingegneria di processo
ABISHEN Precisione, non trattiamo queste parti come lavori standard. Noi:
UtilizzoUtensili rivestiti in PCD, CBN e-diamantatoprogettato per substrati ultra-duri
Fare domanda ataglio a bassa-forza e ad alta-velocitàcon velocità di avanzamento e tempi di permanenza ottimizzati
Impiegareisolamento del refrigerante o lavorazione a seccoquando la sensibilità termica è critica
Incorporareispezione in-processoper individuare crepe o anomalie superficiali prima della passata finale
Caso-reale: lavorazione di supporti in ceramica-di elevata purezza

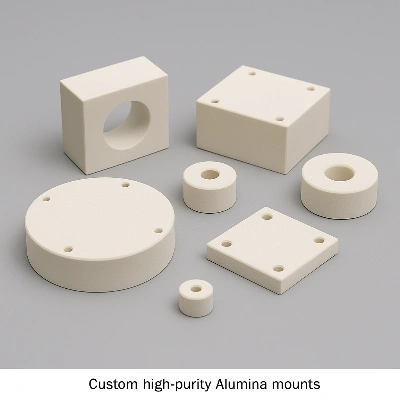

Un OEM di litografia globale ci ha incaricato della lavorazionesupporti personalizzati in allumina-di elevata purezzacon<±5 μm tolerance. Using a controlled micro-cutting strategy, specialized jigs, and multi-pass finishing, we completed the parts with zero microfessurazionie una maggiore durata dell'utensile di oltre il 30%.
Costruito per materiali resistenti, affidabile nell'alta-tecnologia
Che si tratti di lavorazioneparti in zirconio per l'impianto di ioniOdispositivi in lega di tungsteno per sistemi di imaging a raggi X-, forniamo l'esperienza, gli strumenti e il controllo dei processi necessari per affrontare ciò che gli altri evitano.
